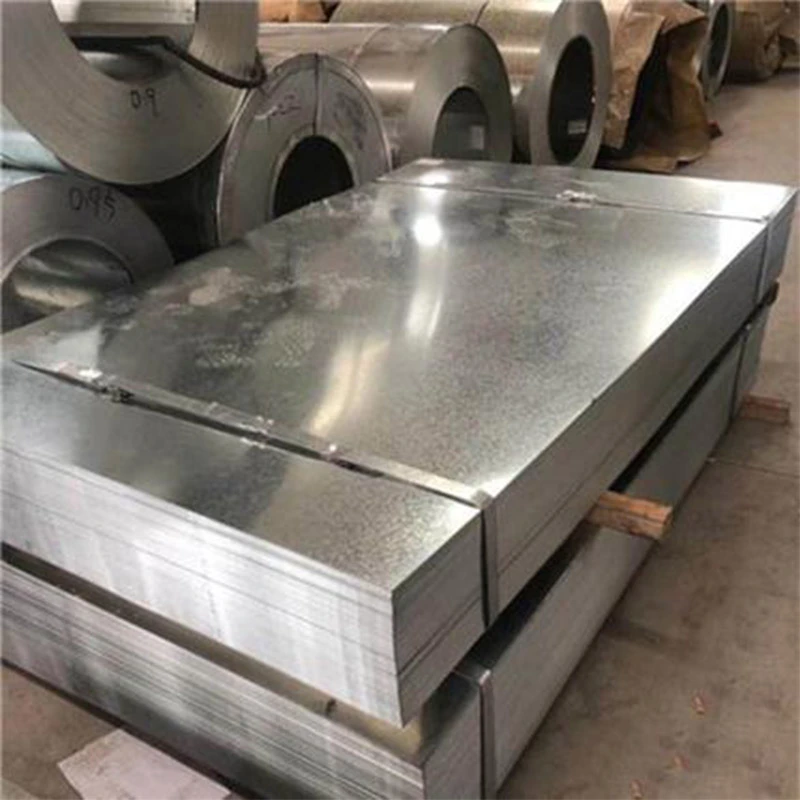

Galvanoidulla teräslevyllä ja -levyllä tarkoitetaan hiiliterästä, joka on pinnoitettu suojaavalla sinkkikerroksella kuuma- tai sähkösinkitysprosessin kautta. Sinkkipinnoite muodostaa metallurgisen sidoksen perusteräksen kanssa, mikä tarjoaa erinomaisen korroosionkestävyyden ja pidentää käyttöikää ankarissa olosuhteissa. kloYS STEEL, valmistamme sekä rakenteellisia että kaupallisia galvanoituja tuotteita kansainvälisten standardien, kuten ASTM A653, EN 10346, JIS G3302 ja GB/T 2518, mukaisesti.
Termi "levy" viittaa yleensä litteisiin tuotteisiin, joiden paksuus on vähintään 6 mm, kun taas "levyllä" tarkoitetaan ohuempia tuotteita, joiden paksuus on alle 6 mm. Monilla markkinoilla näitä kahta termiä käytetään kuitenkin vaihtokelpoisina. YS STEEL kattaa molemmat kategoriat kylmävalssatun alustan 0,12 mm - 3,0 mm ja kuumavalssatun alustan 1,5 mm - 25 mm, mikä tarjoaa asiakkaille yhden lähteen kaikkeen ohuista laitepaneeleista raskaisiin rakennelevyihin.
YS STEEL tarjoaa seuraavat vakiotiedot galvanoiduille teräslevyille ja -levyille. Mukautetut mitat ja pinnoitepainot ovat saatavilla pyynnöstä.
| Erittely | Alue | Yleiset sovellukset |
|---|---|---|
| Paksuus (kylmävalssattu) | 0,12 mm – 3,0 mm | Katot, verhoukset, kodinkoneet, autojen koripaneelit |
| Paksuus (kuumavalssattu) | 1,5 mm - 25 mm | Rakennepalkit, pohjalevyt, raskaat kalusto |
| Leveys | 600 mm – 2000 mm | Yleinen valmistus, rullamuovaus, leimaaminen |
| Pituus | 1000 mm – 12000 mm | Mittoihin leikatut arkit, laserleikkaus, jarrupuristin |
| Sinkkipinnoite (kuumadip) | Z40 – Z600 g/m² | Ulkorakenteet, meriympäristöt, valtateiden suojakaiteet |
| Sinkkipinnoite (sähköinen) | 20-200 g/m² | Autojen esillä olevat paneelit, elektroniikkakotelot |
| Pintakäsittely | Säännöllinen, minimoitu, nolla spangle | Maalaus, jauhemaalaus, näkyvä ulkonäkö |
Alla olevassa taulukossa on esitetty YS STEELin toimittamien yleisten galvanoitujen teräslaatujen tyypilliset mekaaniset ominaisuudet. Arvot ovat viitteellisiä ja voivat vaihdella tietyn standardin ja lämpökäsittelyn mukaan.
| Luokka | Myönnön vahvuus (MPa) | Vetolujuus (MPa) | Pidentymä (%) | Tyypillinen käyttö |
|---|---|---|---|---|
| DX51D / SGCC | 140-280 | 270-400 | ≥ 26 | Yleismuovaus, kattotyöt, kanavatyöt |
| DX52D / SGCD1 | 140-300 | 270-420 | ≥ 24 | Syväpiirustus, kodinkoneet, paneelit |
| DX53D / SGCD2 | 140-260 | 270-380 | ≥ 30 | Erittäin syväveto, autonosat |
| S220GD | ≥ 220 | ≥ 300 | ≥ 20 | Rakenneosat, orret |
| S350GD | ≥ 350 | ≥ 420 | ≥ 17 | Vahva kehystys, telineet |
| S550GD | ≥ 550 | ≥ 560 | ≥ 10 | Raskas rakenne, autojen alusta |
YS STEEL tarjoaa useita pinnoitetyyppejä, jotka sopivat erilaisiin valmistusmenetelmiin ja loppukäyttöympäristöihin. Kuumasinkityt tuotteet ovat saatavilla tavallisilla, minimoiduilla ja nollakiillotusviimeistelyillä. Sähkösinkityt tuotteet tarjoavat tasaisemman pinnan kriittisiin maalattuihin sovelluksiin. Alla olevassa taulukossa on yhteenveto tärkeimmistä pinnoitus- ja pintakäsittelyvaihtoehdoista.
| Pinnoitetyyppi | Pinnoitteen painoalue | Pinnan ominaisuudet | Suositeltu käyttö |
|---|---|---|---|
| Kuumasinkitty, tavallinen spangle | Z40 – Z600 g/m² | Näkyvä sinkkikukkakuvio, hyvä tarttuvuus | Yleiset ulkorakenteet, suojakaiteet, kanavat |
| Kuumasinkitty, minimoitu kiilto | Z60 – Z350 g/m² | Hieno, tasainen pinta, parempi maalipohja | Arkkitehtipaneelit, kattoverhoilu, opasteet |
| Kuumasinkitty, nolla kiilto | Z60 – Z275 g/m² | Erittäin sileä, ei näkyviä kuvioita | Huippuluokan maalatut pinnat, kodinkoneet |
| Sähkösinkitty | 20-200 g/m² | Erittäin tasainen, erinomainen pinnanlaatu | Autojen paljaat osat, elektroniikkakotelot |
| Galvannealed | Z45 – Z350 g/m² | Rauta-sinkkiseoskerros, mattaharmaa viimeistely | Hitsatut kokoonpanot, autojen koripaneelit |
Pintakäsittelyjä, kuten kromausta, öljyämistä ja sormenjälkiä estävää pinnoitetta, voidaan käyttää estämään valkoruostetta varastoinnin ja kuljetuksen aikana. Kromatoidut pinnat tarjoavat erinomaisen korroosiosuojan, mutta ne saattavat vaatia puhdistusta ennen maalausta. Öljytyt pinnat on helppo hitsata ja muotoilla, mutta ne on puhdistettava ennen pinnoitusta. Sormenjälkiä estävät käsittelyt ovat ihanteellisia näkyville pinnoille, joita käsitellään usein.
YS STEEL käyttää jatkuvia kuumasinkityslinjoja, joissa on in-line hehkutusuuneja. Kylmä- tai kuumavalssatut pohjakelat puhdistetaan, hehkutetaan ja upotetaan sulaan sinkkikylpyyn noin 450–460 °C:ssa. Pinnoitteen paksuutta ohjataan tarkasti ilmaveitsillä. Sähkösinkittyjen tuotteiden osalta sinkki kerrostetaan elektrolyyttisesti kylmävalssatulle alustalle, mikä mahdollistaa ohuemmat ja tasaisemmat pinnoitteet.
Galvanoinnin jälkeen teräs kulkee pintavalssauksen ja jännitystasoituksen läpi pinnan laadun ja tasaisuuden parantamiseksi. Asiakkaat voivat valita kromatun, öljytyn tai sormenjälkiä estävän pintakäsittelyn muovaus- ja maalausvaatimuksista riippuen. Jokainen kela tarkastetaan ennen vapauttamista pinnoitteen painon, pintavirheiden ja mittojen tarkkuuden varalta. YS STEEL käyttää röntgenfluoresenssi- ja magneettisia induktiomittareita sinkkipinnoitteen paksuuden tarkistamiseen, ja suolasuihkutestaus on saatavilla korroosionkestävyyden määrittämiseksi.
Eri alueilla käytetään erilaisia nimityksiä galvanoiduille teräslevyille ja -levyille. YS STEEL ylläpitää ristiviittausjärjestelmää, jonka avulla asiakkaat voivat määrittää oikean laadun standardista riippumatta. Alla olevassa taulukossa luetellaan yleiset vastaavat arvosanat.
| Vakio | Kaupallinen laatu | Syvä piirustuslaatu | Rakenteellinen laatu |
|---|---|---|---|
| ASTM A653 | CS-tyyppi A, B, C | FS tyyppi A, B | SS luokka 33-80 |
| EN 10346 | DX51D | DX52D, DX53D, DX54D | S220GD – S550GD |
| JIS G3302 | SGCC | SGCD1, SGCD2, SGCD3 | SGH340, SGH400, SGH440 |
| GB/T 2518 | DX51D | DX52D, DX53D | S220GD – S550GD |
| AS 1397 | G250 | G300, G350 | G450, G500, G550 |
YS STEEL voi toimittaa minkä tahansa näistä standardeista ja toimittaa kullekin lähetykselle vaatimustenmukaisuustodistuksen. Sekatilauksissa, joissa on useita eritelmiä, jokaiseen nippuun on merkitty selkeästi laatu, pinnoitteen paino, mitat, lämpöluku ja standardi.
Galvanoitu teräslevy ja -levy palvelee monenlaisia toimialoja. Sen korroosionkestävyyden, muovattavuuden, hitsattavuuden ja kustannustehokkuuden yhdistelmä tekee siitä suositellun materiaalin sekä rakenteellisiin että ei-rakenteisiin komponentteihin.
Rakentamisessa kuumasinkittyjä teräslevyjä ja -levyjä käytetään laajalti metallikatoissa, koska se kestää vuosikymmeniä sateen, lumen ja UV-altistuksen. Autoteollisuudessa galvanoitu pelti estää korroosion rei'ityksen ovissa, konepelleissä ja neljänneslevyissä. Laitteiden sileä pinta ja tasainen galvanoidun teräksen paksuus mahdollistavat nopean leimauksen ja tarkan asennuksen.
YS STEEL on rakentanut mainetta tasaisen pinnoitteen tarttuvuuden, tarkan paksuustoleranssin ja oikea-aikaisen toimituksen ansiosta. Jokainen kela ja levy on jäljitettävissä sen myllysertifikaattiin, ja kolmannen osapuolen tarkastus on saatavilla SGS:n, BV:n tai Intertekin kautta. Tarjoamme pieniä koetilauksia, sekakonttilatausta ja räätälöityjä pakkauksia vientimarkkinoille.
YS STEELin kelat on kääritty ruosteenestopaperiin, päällystetty PVC-kalvolla ja kiinnitetty teräsvanteilla. Mittaan leikatut arkit pinotaan puulavalle, jossa on reuna- ja kulmasuojia. Vientiä varten kaikki pakkaukset kaasutetaan tai lämpökäsitellään ISPM 15 -vaatimusten mukaisesti. Lataamme 20 ja 40 jalan kontteja, joiden kelan enimmäispaino on 12 tonnia. Jokaisessa pakkauksessa on kestävä metalli- tai vedenpitävä etiketti, jossa näkyy asiakkaan tilausnumero, laatu, mitat, pinnoitteen paino ja brutto/nettopaino.
Ennen toimitusta YS STEEL suorittaa seuraavat tarkastukset galvanoidulle teräslevylle ja -levylle:
Kaikki testitulokset kirjataan tehtaan testitodistukseen ja ne voidaan toimittaa digitaalisesti ennen toimitusta. Kaikki vaatimustenvastaiset materiaalit asetetaan karanteeniin ja vaihdetaan ennen lastausta.
K: Mitä eroa on kuumasinkityn ja sähkösinkityn teräslevyn ja -levyn välillä?
V: Kuumasinkitys upottaa teräksen sulaan sinkkiin, jolloin syntyy paksumpi sinkkikerros, joka on tyypillisesti 40-600 g/m². Tämä luo vahvan metallurgisen sidoksen ja erinomaisen ulkona tapahtuvan korroosionkestävyyden. Sähkösinkitys levittää sinkkiä elektrolyyttisellä prosessilla, jolloin tuloksena on ohuempi ja tasaisempi pinnoite välillä 20-200 g/m². Sähkösinkitty materiaali tarjoaa paremman pinnan sileyden, ja sitä suositaan usein maalatuissa autopaneeleissa, kun taas kuumasinkitty teräs on vakiovalinta kattojen, rakenneosien ja ulkovarusteiden valmistukseen.
K: Kuinka valitsen oikean sinkkipinnoitteen painon projektiani?
V: Tarvittava sinkkipinnoitteen paino riippuu odotetusta korroosiolle altistumisesta ja käyttöiästä. Sisätiloihin tai leutoon ympäristöön riittää yleensä Z120–Z180-pinnoite. Ulkokäyttöön maaseutu- tai esikaupunkisovelluksissa Z275 on yleinen. Rannikko- ja teollisuusympäristöt, joissa on korkea kosteus tai ilmassa olevat suolat, vaativat usein Z350–Z600. YS STEELin tekniset insinöörit voivat auttaa sovittamaan pinnoitteen painon projektisi olosuhteisiin ottaen huomioon sateet, lämpötilan vaihtelut ja altistuminen kemikaaleille.
K: Voidaanko sinkitty teräslevy ja -levy hitsata vahingoittamatta sinkkipinnoitetta?
V: Kyllä, galvanoitua terästä voidaan hitsata yleisillä menetelmillä, kuten MIG, TIG ja vastushitsaus. Hitsausvyöhykkeen lähellä oleva sinkkipinnoite kuitenkin höyrystyy korkeissa lämpötiloissa, joten asianmukainen ilmanvaihto ja henkilönsuojaimet ovat välttämättömiä, koska sinkkioksidihöyryt voivat olla vaarallisia. Hitsauksen jälkeen vaurioitunut alue tulee puhdistaa ja pinnoittaa sinkkipitoisella maalilla tai kylmäsinkitysaineella korroosiosuojan palauttamiseksi. YS STEEL suosittelee käyttämään minimoituja tai nollakiiltotuotteita tasaisempien hitsauspalojen saamiseksi.
K: Mikä on spangle ja vaikuttaako se galvanoitujen teräslevyjen ja -levyjen suorituskykyyn?
V: Spangle viittaa näkyvään kiteiseen kuvioon, joka muodostuu pinnalle sinkkipinnoitteen jähmettymisen aikana. Tavallisella kiilteellä on suurempi, kukkamainen ulkonäkö, kun taas minimoidussa ja nollakuviossa on hienompia tai ei näkyviä kuvioita. Spangle ei vaikuta merkittävästi korroosionkestävyyteen useimmissa ympäristöissä, mutta se vaikuttaa pinnan karheuteen ja maalin tarttumiseen. Laadukkaille maalatuille pinnoille tai näkyville arkkitehtonisille paneeleille suositellaan yleensä minimoitua tai nollakulmaa. YS STEEL tarjoaa kaikki kolme kiiltovaihtoehtoa erilaisiin pinnanlaatuvaatimuksiin.
K: Kuinka galvanoitua teräslevyä ja -levyä tulisi varastoida märän säilytystahrojen estämiseksi?
V: Galvanoidut kelat ja levyt tulee säilyttää sisätiloissa kuivassa, hyvin ilmastoidussa tilassa. Jos ulkovarastointia ei voida välttää, pidä materiaali irti maasta puisella hyllyllä, peitä se hengittävillä suojapeitteillä ja varmista ilmankierto kondensoitumisen estämiseksi. Vältä suoraa kosketusta märkään puuhun, sementtilattioihin tai muihin materiaaleihin, jotka voivat vangita kosteutta. Jos kelat tai niput saapuvat märkinä, erota ne ja kuivaa ne välittömästi. Märkä varastointi tahra tai valkoinen ruoste näyttää valkoisena jauhemaisena kerrostumana ja voi lyhentää sinkkikerroksen suojaikää. Vaalea valkoinen ruoste voidaan poistaa jäykällä harjalla, mutta voimakas hapettuminen saattaa vaatia kemiallista käsittelyä tai uudelleenpinnoitusta.
