Artikkelin tiivistelmä: Timanttikuvioinen teräslevyfor Industrial Applications tarjoaa käytännöllisen yhdistelmän pintapitoa, rakenteellista lujuutta ja valmistuksen joustavuutta vaativiin teollisuusympäristöihin.YS STEELtoimittaa timanttikuvioituja teräslevyjä laatuluokissa Q235B ja Q355B, joissa on vaihtoehdot eri paksuuksille, mitoille ja pintakuvioille. Materiaaliluokkien, levypaksuuden, asennusolosuhteiden ja korroosiosuojauksen ymmärtäminen auttaa insinöörejä, urakoitsijoita ja hankintatiimiä valitsemaan oikean teräslevyn teollisuuslattioihin, käytäviin, porrasaskelmiin, laitetasoihin ja muihin kantaviin sovelluksiin.

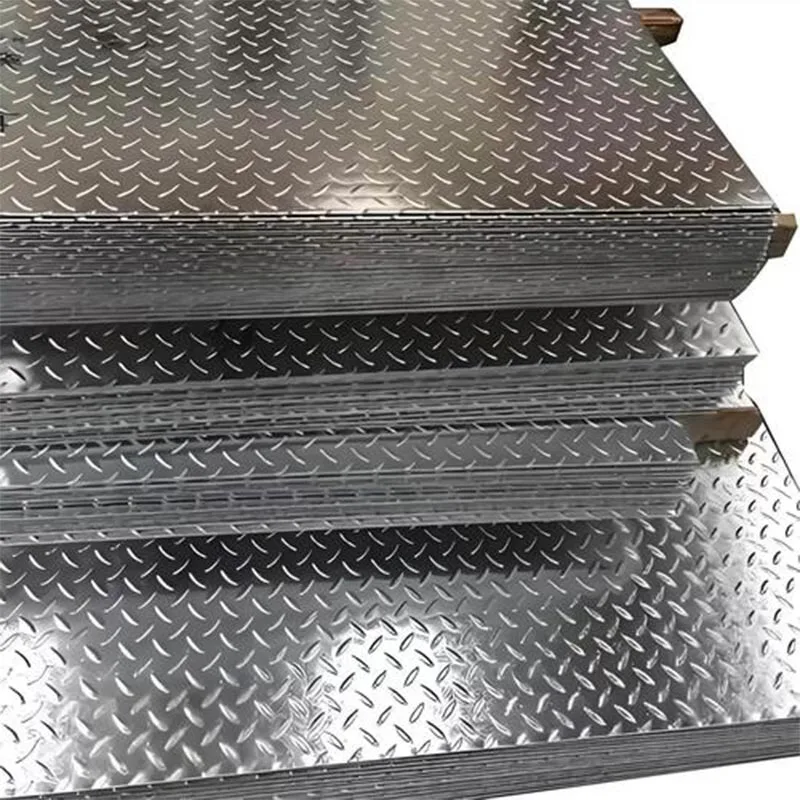

Diamond Pattern -teräslevy teolliseen käyttöön on litteä terästuote, jonka yhdellä pinnalla on kohotetut timantin muotoiset ulokkeet. Se tunnetaan yleisesti timanttilevynä, ruutulevynä tai kulutuspintalevynä, ja se on suunniteltu parantamaan pitoa sileään teräspintaan verrattuna säilyttäen samalla teollisuusrakentamisen vaatimat lujuus- ja valmistusominaisuudet.
YS STEEL valmistaa ja toimittaa kuviollisia teräslevyjä sovelluksiin, joissa luotettava jalusta, kestävä lattia ja käytännöllinen asennus ovat tärkeitä. Tuotevalikoimaan kuuluvat Q235B- ja Q355B-hiilirakenneteräslajit, joista on saatavana timantti-, linssi- ja pyöreäpapukuvioita projektin vaatimusten mukaan.
Toisin kuin erillinen liukastumisenestopinnoite, perinteisesti kuumavalssattu kulutuspintakuvio muodostetaan osaksi itse teräslevyä. Tämä integroitu pinta auttaa välttämään ongelman, jossa erikseen liimattu kulutuspintakerros irtoaa, vaikka levy vaatii silti asianmukaista tarkastusta ja huoltoa koko käyttöiän ajan.
Saat lisätietoja tuotteista vierailemalla YS STEEL Diamond Pattern Steel Plate for Industrial -tuotesivulla.
Teollisuustiloissa esiintyy usein jatkuvaa kävelyä, materiaalinkäsittelyä, tärinää ja kosketusta koneiden kanssa. Oikean kuviollisen teräslevyn valitseminen voi auttaa ratkaisemaan nämä olosuhteet ja yksinkertaistamaan lattian rakentamista ja huoltoa.
Kohotettu kuvio luo pintakuvioita jalkineille ja tietyille pyörävarusteille. Se voi auttaa vähentämään liukastumisen todennäköisyyttä teollisuuskäytävillä, portaiden asteikolla, lastaustasoilla ja huoltokäytävissä. Todellinen pito riippuu kuviosta, saastumisesta, jalkineista, vedenpoistosta ja huolto-olosuhteista.
Terässubstraatti tarjoaa ensisijaisen rakenteellisen kapasiteetin. Valitusta laadusta, paksuudesta, tukivälistä ja asennussuunnitelmasta riippuen kuviollisia levyjä voidaan käyttää lattiakokoonpanoissa, laitetasoissa ja kulkurakenteissa. Insinöörien tulisi laskea vaadittu kantavuus sen sijaan, että oletetaan, että kohotettu kuvio tekee levystä automaattisesti sopivan jokaiseen raskaaseen käyttöön.
Teräspintalevyt kestävät toistuvaa kosketusta, rutiininomaista liikettä ja normaalia teollista kulumista, kun se on asianmukaisesti määritelty. Koska kuvio on integroitu levyyn valssauksen aikana, se ei ole riippuvainen erikseen liimatusta liukastumista estävästä kerroksesta.
Kuvioituja teräslevyjä voidaan yleensä leikata, hitsata, porata, taivuttaa ja leikata sopivilla valmistusmenetelmillä. Tämän joustavuuden ansiosta urakoitsijat voivat valmistella lattiapaneeleja, porrasaskelmia, suojakansia ja laitepohjaa erilaisiin asennusasetelmiin.
Oikean paksuuden ja teräslaadun valinta auttaa tasapainottamaan alkuperäiset materiaalikustannukset rakenteellisiin vaatimuksiin, kunnossapitoon ja vaihtotiheyteen. Asianmukaiset pinnan suojaukset ja asennustavat voivat parantaa käyttöikää entisestään, erityisesti ulkona tai syövyttävässä ympäristössä.
Diamond Pattern -teräslevyä teollisuusprojekteihin käytetään tiloissa, joissa teksturoitu teräspinta tarjoaa käytännön etuja. Seuraavat sovellukset havainnollistavat yleisiä käyttötapoja.
Useita käyttöolosuhteita koskevissa projekteissa paras valinta riippuu odotettavissa olevista kuormituksista, liikennetiheydestä, kosteudelle altistumisesta, puhdistusmenetelmistä ja vaaditusta käyttöiästä. Kuivalle sisäkäytävälle sopiva levy ei välttämättä ole edullisin valinta rannikon lastauslavalle.
Teräslaadun valinta vaikuttaa lujuuteen, valmistukseen, hintaan ja valmiin kokoonpanon soveltuvuuteen. YS STEEL tarjoaa Q235B ja Q355B kuviollisia teräslevyjä erilaisiin teollisuuden tarpeisiin.
Q235B on hiilirakenneteräslaji, joka valitaan yleisesti yleiskäyttöisiin teollisiin sovelluksiin. Se voi olla käytännöllinen vaihtoehto tehdaskäytävälle, varastolattialle, porrasaskelmille ja tasoille, joissa lasketut kuormat sopivat yhteen materiaalin ominaisuuksien kanssa.
Sen lujuuden, sitkeyden ja valmistussoveltuvuuden yhdistelmä tekee siitä harkitsemisen arvoisen projekteissa, joissa luotettava suorituskyky ja materiaalikustannukset on tasapainotettava.
Q355B on lujempi rakenneteräslaji, jota voidaan harkita vaativampiin sovelluksiin. Mahdollisia käyttökohteita ovat raskaat alustat, satamarakenteet, laitteiden tukirakenteet ja alueet, joilla on suuri mekaaninen kuormitus.
Suurempi materiaalin lujuus ei kuitenkaan yksin ratkaise valmiin lattian tai alustan kantavuutta. Levyn paksuus, tukematon jänneväli, tukijärjestely, liitokset, iskukuormitukset ja sovellettavat suunnittelukoodit ovat edelleen tärkeitä.
| Vertailutekijä | Q235B | Q355B |
|---|---|---|
| Materiaaliluokka | Hiilirakenneteräs | Lujampi rakenneteräs |
| Yhteinen valintatarkoitus | Yleiset teolliset sovellukset | Vaativammat rakennesovellukset |
| Tyypillisiä esimerkkejä projekteista | Käytävät, portaat, varastolattiat | Raskaat alustat, laitteiden tukikokoonpanot |
| Vahvuuden huomioiminen | Määritellyt laatuominaisuudet ja mitoituskuormat | Korkeampi määritelty myötöraja soveltuvien standardien mukaan |
| Valmistusnäkökohdat | Vahvista hitsaus-, taivutus- ja leikkausvaatimukset | Vahvista laatukohtaiset hitsausmenetelmät ja muovausvaatimukset |
| Kustannusarvio | Arvioi tavanomaiset kuormitusvaatimukset | Arvioi, milloin suurempi vahvuus tuottaa projektin hyödyn |
Valintavinkki:Pyydä soveltuva materiaalistandardi ja tehtaan testidokumentaatio ennen laatujen vertailua. Myötölujuusarvot riippuvat voimassa olevista spesifikaatioista ja voivat vaihdella tuotteen paksuuden mukaan. Älä korvaa projektikohtaista suunnitteluarviota nimellisarvosanavertailulla.
Ennen kuin tilaat Diamond Pattern -teräslevyn teollisuuskäyttöön, ostajien tulee vahvistaa mitat, materiaali, kuvio ja sovellettava standardi. Nämä tiedot auttavat varmistamaan, että toimitettu tuote vastaa aiottua käyttötarkoitusta.
| Erittely | YS STEEL Tuotetiedot | Mitä ostajien tulee vahvistaa |
|---|---|---|
| Materiaaliluokka | Q235B ja Q355B | Tarkat laatu- ja materiaalitodistusvaatimukset |
| Pohjan paksuus | 2,0–12,0 mm | Vaadittu paksuus, toleranssi ja mitoituskuormat |
| Vakioleveys | 1000 mm, 1260 mm ja 1500 mm | Saatavilla leveys ja projektikohtaiset mitat |
| Pituus | Mukautetut kiinteät pituudet | Vaaditut paneelin mitat ja leikkaustoleranssit |
| Pintakuvio | Timantti-, linssi- ja pyöreäpapukuvioita | Kuviotyyli ja vaaditut pintaominaisuudet |
| Sovellettavat standardit | GB/T 3277, ASTM A786, EN 10025 ja JIS G3101 on lueteltu tuotesivulla | Tarkka ohjaava standardi ja sen soveltuvuus tilattuun tuotteeseen |
| Pinnan suojaus | Tarkista käytettävissä olevat vaihtoehdot toimittajalta | Maalaus, galvanointi tai muu sopiva korroosiontorjuntajärjestelmä |
| Laatudokumentaatio | Keskustele asiakirjoista ja tarkastusjärjestelyistä toimittajan kanssa | Tehdastestitodistukset, mittatarkastus ja sovitut testaukset |
Tärkeä huomautus paksuudesta:Luettelo 2,0–12,0 mm koskee pohjalevyn paksuutta, pois lukien kohokuvio. Ostajien tulee määrittää pohjan paksuus selkeästi, jotta vältetään sekaannukset laskettaessa painoa, välyksiä ja asennusmittoja.
Kansainvälisten hankintojen osalta älä oleta, että jokainen listattu standardi on vaihdettavissa muiden kanssa. Vahvista ostotilauksessa tarkat tuotespesifikaatiot, laatumerkinnät, mittatoleranssit ja hyväksymiskriteerit.
Oikea valmistus ja asennus ovat välttämättömiä kuvioidun teräslattian aiotun suorituskyvyn saavuttamiseksi. Laadukaskin levy voi aiheuttaa turvallisuus- tai rakenteellisia ongelmia, jos se on huonosti tuettu, väärin kiinnitetty tai asennettu ilman asianmukaista vedenpoistoa.
Teollisuuden tasoille ja kulkuväylille tukirakenne on suunniteltava odotettavissa oleville staattisille ja dynaamisille kuormituksille. Levyjen jänneväli, tukiväli, kiinnitystapa ja liitosten yksityiskohdat tulee varmistaa ennen asennusta.
Ulkoasennukset vaativat myös vedenpoiston, korroosiosuojauksen, lämpöliikkeen ja huoltomahdollisuuksien huomioon ottamista. Kohotetut kuviot voivat parantaa pitoa, mutta ne eivät poista öljyn, rasvan, jään tai muiden epäpuhtauksien aiheuttamaa liukastumisriskiä.
Hiiliteräs voi syöpyä altistuessaan kosteudelle, hapelle, suoloille tai aggressiivisille kemikaaleille. Oikea suojausmenetelmä riippuu käyttöympäristöstä, odotetusta käyttöiästä ja huoltosuunnitelmasta.
| Toimintaympäristö | Suojauksen huomioiminen | Ylläpito prioriteetti |
|---|---|---|
| Kuiva sisätyöpaja | Sopiva myllypinta tai määrätty suojapinnoite | Tarkasta vaurioiden ja paikallisen ruosteen varalta |
| Kostea varasto | Kosteudelle ja kondensaatiolle sopiva suojapinnoite | Tarkista liitokset, reunat ja vettä hylkivät alueet |
| Ulkokäyttöinen teollisuusalusta | Harkitse sopivaa maalausjärjestelmää tai galvanointia | Tarkista pinnoitteen kunto ja vedenpoisto |
| Rannikko- tai meriympäristö | Käytä suolaaltistusta varten suunniteltua korroosiontorjuntajärjestelmää | Tarkkaile pinnoitteen rikkoutumista ja korroosiota liitoksissa |
| Kemiallinen käsittelyalue | Tarkista yhteensopivuus tiettyjen kemikaalien ja pitoisuuksien kanssa | Noudata paikkakohtaista tarkastus- ja puhdistusaikataulua |
Vaativissa ympäristöissä korroosiosuojaus tulee määritellä ennen tuotantoa. Pinnoitteen valinta, pinnan esikäsittely, hitsauskäsittely ja reunasuojaus vaikuttavat kaikki valmiin asennuksen suorituskykyyn.
Galvanointi tai maalaus voivat parantaa korroosionkestävyyttä, mutta kumpaakaan ei pidä käsitellä yleisratkaisuna. Valitun järjestelmän tulee sopia altistusolosuhteisiin ja laitoksen ylläpitomahdollisuuksiin.
Teollisuuden teräksen hankintaan kuuluu muutakin kuin tonnihinnan vertailua. Täydellinen erittely auttaa toimittajia tekemään tarjouksen tarkasti ja vähentää toimituserojen tai kalliiden toimipaikan muutosten todennäköisyyttä.
Käytä seuraavaa tarkistuslistaa laatiessasi tarjouspyyntöä:
Isommissa projekteissa on myös hyödyllistä hyväksyä edustava näyte tai yksityiskohtainen tekninen eritelmä ennen massatuotantoa. Tämä on erityisen tärkeää, kun useiden levyjen on sovittava yhteen tai säilytettävä yhtenäinen kuvio asennuksessa.
Sitä käytetään yleisesti teollisuuslattioissa, porrasaskelmissa, kulkuväylissä, kulkutasoilla, lastausalueilla, ajoneuvojen lattioissa ja valituissa laitteiden tukisovelluksissa. Loppukäyttö riippuu levylaadusta, paksuudesta, tuen rakenteesta ja käyttöympäristöstä.
Q235B valitaan yleisesti yleiskäyttöisiin rakennesovelluksiin, kun taas Q355B tarjoaa korkeamman myötörajan ja voi sopia vaativampiin kantovaatimuksiin. Sopiva arvosana tulee valita teknisten laskelmien, sovellettavan materiaalistandardin ja projektin budjetin mukaan.
Ei. Tuotesivulla lueteltujen YS STEEL -tuotetietojen osalta 2,0–12,0 mm:n paksuusalue viittaa pohjateräslevyyn eikä sisällä kohokuviota. Vahvista mittauskäytäntö ja sovellettavat toleranssit ostotilauksessa.
Kyllä. YS STEEL listaa vakioleveydet 1000 mm, 1260 mm ja 1500 mm sekä mukautettuja kiinteäpituisia vaihtoehtoja. Ostajien tulee vahvistaa pyydetyt mitat, saatavilla olevat mallit, toleranssit ja mahdolliset lisävalmistuspalvelut ennen tilaamista.
Mitään teräslattiaa ei pidä kuvata täysin liukastumista estäväksi. Kohotetut kuviot voivat parantaa pitoa sileisiin pintoihin verrattuna, mutta suorituskyky vaihtelee saastumisen, kosteuden, jalkineiden ja huollon mukaan. Vaativissa olosuhteissa voi olla tarpeen lisätä tyhjennys-, puhdistus- tai turvatoimenpiteitä.
Kyllä, jos materiaali, rakennesuunnittelu ja korroosiosuoja ovat ympäristöön sopivia. Hiiliteräs saattaa vaatia maalausta, galvanointia tai muuta määriteltyä suojajärjestelmää kosteissa, rannikko- tai kemiallisesti aggressiivisissa olosuhteissa.
Ilmoita vaadittu laatu, säätelevä standardi, pohjan paksuus, leveys, pituus, kuviotyyppi, määrä, pinnan suojaus, käsittelyvaatimukset, toimituskohde ja tarkastusasiakirjojen vaatimukset. Täydelliset tekniset tiedot auttavat toimittajia arvioimaan saatavuutta, tuotantovaatimuksia ja hankintakustannuksia.
Diamond Pattern -teräslevy teollisuussovelluksiin tarjoaa käytännöllisen yhdistelmän pintapitoa, rakenteellista monipuolisuutta ja valmistuksen joustavuutta. Oikean laadun, pohjan paksuuden, kuvion ja korroosiosuojauksen valitseminen on välttämätöntä luotettavan suorituskyvyn saavuttamiseksi tehtaissa, varastoissa, kulkutasoilla, portaikoissa ja ulkotiloissa.
YS STEEL tarjoaa Q235B- ja Q355B-kuvioituja teräslevyvaihtoehtoja erilaisilla pintakuvioilla ja mittavalinnoilla teollisuuden hankintavaatimuksiin. Vahvistamalla tekniset tiedot, tarkastusvaatimukset ja asennusehdot ennen tilaamista ostajat voivat tehdä tietoisempia päätöksiä ja vähentää vältettävissä olevia projektikustannuksia.
Etsitkö luotettavaa teräslevytoimittajaa seuraavaan teollisuusprojektiisi? Käy YS STEEL -tuotesivulla tarkistaaksesi saatavilla olevat tekniset tiedot. Teknisiä ohjeita, räätälöityjä mittoja, joukko-ostoja tai projektikohtaista tarjousta vartenota meihin yhteyttätänään keskustellaksesi vaatimuksistasi ja löytääksesi sopivan timanttikuvioisen teräslevyratkaisun sovellukseesi.
-
