Neliömäisten ja suorakaiteen muotoisten putkien valmistaja, joka tarjoaa erittäin lujia onttoja osia

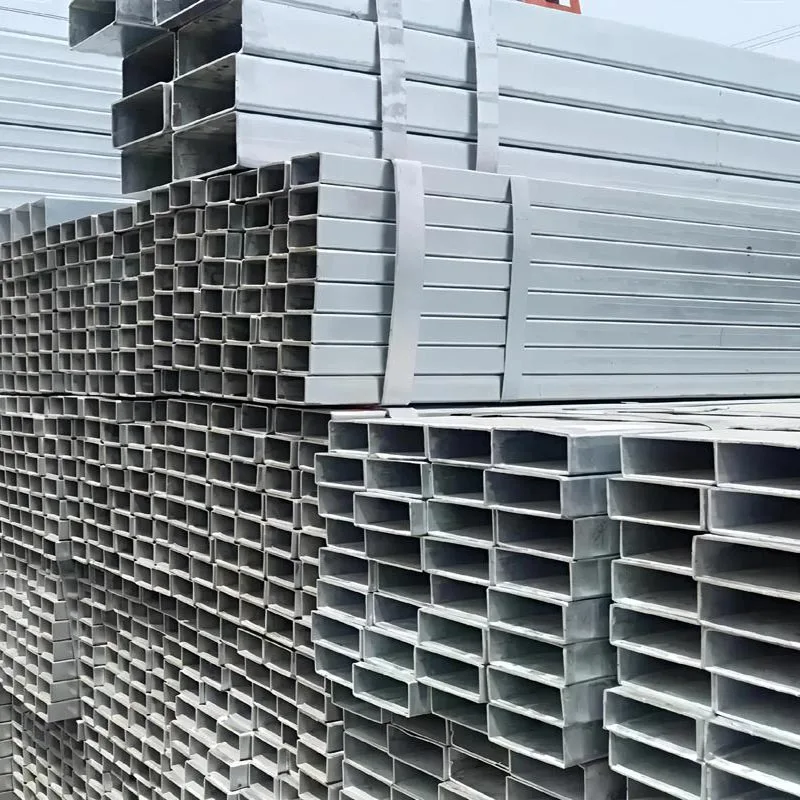

Neliömäinen ja suorakaiteen muotoinen teräsputki, jota yleisesti kutsutaan myös ontoksi rakenneprofiiliksi tai HSS:ksi, on kylmämuovattu tai kuumakäsitelty terästuote, jolla on suljettu ontto poikkileikkaus. Neliömäisellä profiililla on samat leveys- ja syvyysmitat, kun taas suorakaiteen muotoisella profiililla on suurempi syvyys kuin leveys. Molemmat muodot tarjoavat erinomaiset lujuus-painosuhteet, tasaisen seinämän paksuuden ja sileät tasaiset sivut, jotka yksinkertaistavat liitosten yksityiskohtia, hitsausta ja viimeistelyä.

YS STEELvalmistaa neliö- ja suorakaiteen muotoisia putkia kuumavalssatusta tai kylmävalssatusta teräsnauhasta korkeataajuisella sähkövastushitsauksella, joka tunnetaan myös nimellä ERW. Nauha muotoillaan asteittain pyöreäksi, hitsataan pituussuunnassa ja muotoillaan sitten uudelleen neliön tai suorakaiteen muotoiseksi. Tämä prosessi tuottaa tasaisen poikkileikkauksen tiukoilla kulmaprofiileilla ja luotettavalla hitsin eheydellä. Paksumpia seinäosia tai erityisiä mekaanisia vaatimuksia varten YS STEEL toimittaa myös kuumaviimeisteltyjä neliömäisiä ja suorakaiteen muotoisia onteloprofiileja, jotka on valmistettu standardin EN 10210 mukaisesti.

Valmistusprosessi ja laadunvalvonta

YS STEELin tuotantolinja sisältää kelauksen, tasoituksen, reunan käsittelyn, muotoilun, suurtaajuushitsauksen, mitoituksen, oikaisun, leikkauksen ja lopputarkastuksen. Hitsaussaumille tehdään online-pyörrevirtatestaus ja kriittisissä sovelluksissa ultraäänitestaus. Mittatarkistukset suoritetaan useilla asemilla sen varmistamiseksi, että ulkomitat, seinämän paksuus, kulman säde ja suoruus vastaavat määritettyjä toleransseja.

Jokainen neliön ja suorakaiteen muotoinen teräsputkierä on jäljitettävissä lämpönumeroonsa ja alkuperäiseen tehdassertifikaattiin. YS STEEL tarjoaa EN 10204 3.1 tai 3.2 -sertifioinnin pyynnöstä sekä SGS:n, BV:n tai TUV:n suorittaman kolmannen osapuolen tarkastuksen tarvittaessa. Tämän tason dokumentaatiolla on merkitystä rakennesuunnittelijoille, kooditarkastajille ja projektin omistajille, jotka vaativat täyttä materiaalivastuuta.

Tuotevalikoiman yleiskatsaus

YS STEEL varastoi ja valmistaa neliömäisiä ja suorakaiteen muotoisia teräsputkia laajalla mitta-alueella. Tuotteen vakioparametrit sisältävät seuraavat vaihtoehdot:

• Ulkomitat: neliömäiset osat 10 mm x 10 mm - 500 mm x 500 mm; suorakaiteen muotoiset osat 20 mm x 10 mm - 600 mm x 400 mm
• Seinämän paksuus: 0,5 mm - 30 mm ulkomitta riippuen
• Pituus: satunnaiset pituudet 5,8 m, 6 m, 11,8 m, 12 m tai mukautetut kiinteät pituudet
• Materiaaliluokat: hiiliteräs, niukkaseosteinen teräs, säänkestävä teräs ja rakenneteräs
• Pintakäsittelyt: musta, öljytty, kuumasinkitty, esisinkitty, maalattu tai happopeittaus
• Standardit: ASTM A500, ASTM A513, ASTM A847, EN 10219, EN 10210, JIS G3466, AS/NZS 1163, GB/T 6728

Tuumapohjaisia ​​kokoja on saatavana myös Pohjois-Amerikan projekteihin, mukaan lukien yleiset mitat, kuten 1/2" x 1/2", 1" x 1", 2" x 2", 3" x 3", 4" x 4", ja suuremmat suorakaiteen muotoiset osat, kuten 6" x 4" ja 8" x 4". YS STEEL sopii keisarillisiin seinämäpaksuuksiin, mukaan lukien Sch 10, Sch 40 ja Sch 80 soveltuvin osin.

Materiaalistandardit ja teräslaadut

Materiaalistandardin valinta vaikuttaa suoraan mekaanisiin ominaisuuksiin, kemialliseen koostumukseen ja soveltuvuuteen tiettyyn käyttötarkoitukseen. Alla olevassa taulukossa on yhteenveto yleisimmistä standardeista, jotka YS STEEL toimittaa neliö- ja suorakaiteen muotoisille putkille.

YS STEEL voi myös toimittaa kaksoissertifioitua materiaalia kattamaan ASTM- ja EN-vaatimukset yhdessä lämmityksessä, mikä on hyödyllistä kansainvälisissä projekteissa, joiden on täytettävä useita koodinkäyttöalueita.

Mittojen toleranssit

Mittatarkkuus on yksi tärkeimmistä neliöiden ja suorakaiteen muotoisten putkien tekijöistä, koska loppukäyttäjät hitsaavat, poraavat tai pultaavat usein suoraan tasaisiin pintoihin. YS STEEL soveltaa seuraavia yleisiä toleransseja asiaankuuluvan standardin mukaisesti. Kriittisissä sovelluksissa voidaan sopia tiukemmista toleransseista.

YS STEEL käyttää lasermittausjärjestelmiä tuotannon aikana seuratakseen näitä toleransseja reaaliajassa. Satunnaiset tarkastukset tallennetaan ja arkistoidaan jokaiselle lämmölle, joten asiakkaat voivat tarkastella mittatietoja ennen toimitusta.

Mekaaniset ominaisuudet

Neliön ja suorakaiteen muotoisten teräsputkien mekaaniset ominaisuudet vaihtelevat standardin ja laadun mukaan. Alla olevassa taulukossa on lueteltu YS STEELin toimittamien yleisten rakennelaatujen tyypilliset vähimmäisarvot.

Iskusitkeystestit alhaisissa lämpötiloissa ovat saatavilla EN 10210 ja S355J2H luokille. YS STEEL voi myös suorittaa Charpyn V-lovitestauksen 0°C:ssa, -20°C:ssa, -40°C:ssa tai -50°C:ssa, mikäli projekti niin määrää.

Pintakäsittely- ja pinnoitusvaihtoehdot

YS STEELin neliömäinen ja suorakaiteen muotoinen teräsputki voidaan toimittaa useilla pintaolosuhteilla erilaisiin ympäristöihin ja viimeistelyvaatimuksiin.

• Musta viimeistely: vakiona hitsattu kunto kevyellä myllypinnoitteella; soveltuu sisätilojen rakennekäyttöön tai paikkaan, jossa pohjamaalaus tehdään paikan päällä
• Öljytty pinta: valmistuksen jälkeen levitetty kevyt ruosteenestoöljy; yleinen mekaanisissa ja hydraulisissa sovelluksissa
• Kuumasinkitty: upotettu sulaan sinkkiin valmistuksen jälkeen; tarjoaa vahvan korroosiosuojan ulko-, maatalous- ja meriympäristöihin
• Esisinkitty: sinkkipinnoite levitetty teräsnauhalle ennen muotoilua; sopii kevyempiin putkiin sisätiloissa tai lievästi syövyttävissä ympäristöissä
• Maalattu tai jauhemaalattu: epoksi-, polyesteri- tai polyuretaanipinnoitteet asiakkaan toiveiden mukaan
• Happo peitattu ja öljytty: poistaa valssihilsettä ja parantaa pinnan puhtautta myöhempää maalausta tai hitsausta varten

Pinnan kunto vaikuttaa hitsattavuus, maalin tarttuvuus ja korroosionkestävyys. YS STEELin tekninen henkilökunta voi suositella kustannustehokkainta pinnoitetta suunniteltuun palveluympäristöön.

Yleiset sovellukset

Neliömäisiä ja suorakaiteen muotoisia teräsputkia käytetään useilla eri aloilla, koska sen tasaiset sivut yksinkertaistavat kiinnitystä ja sen suljettu osa kestää vääntökuormituksia paremmin kuin avoimet profiilit, kuten kulmat tai kanavat.

• Teräsrakenteet liikerakennuksiin, varastoihin ja teollisuuslaitoksiin
• Pilarit, palkit, ristikot ja tukiosat teräsrakenteissa
• Aurinkopaneelien tukijärjestelmät ja seurantarakenteet
• Maatalouslaitteet, mukaan lukien karjan portit, aidat ja koneiden rungot
• Rakennuskoneet ja materiaalinkäsittelylaitteet
• Kaiteet, suojakaiteet ja turvakaiteet
• Perävaunut, kuorma-autojen korit ja alustan osat
• Huonekalujen kehykset, esittelytelineet ja vähittäiskaupan kalusteet
• Arkkitehtoniset näytöt, katokset ja esillä olevat rakenneosat
• Lähetystornit ja tietoliikenneinfrastruktuuri

Koska neliömäisiä ja suorakaiteen muotoisia teräsputkia on saatavana sekä kevyinä että paksuseinäisinä versioina, se voi palvella kaikkea pienistä mekaanisista komponenteista satoja kilonewtoneja kantaviin perusrakenneosiin.

Usein kysytyt kysymykset

K: Voiko YS STEEL tarjota mukautettuja leikkauspituuksia?

V: Kyllä. YS STEEL tarjoaa vakiopituuksia 6 metriä, 12 metriä ja 5,8 metriä, mutta räätälöityjä kiinteitä pituuksia on saatavana 0,5 metristä 24 metriin riippuen profiilin koosta ja seinämän paksuudesta. Leikkaustoleranssi voidaan säätää ±3 mm:iin vakiorakennesovelluksissa ja tarvittaessa tiukemmaksi. Leikkauksen lisäksi YS STEEL tarjoaa päiden viistettä, porausta, uritusta, jiirisahausta ja nippumerkintää asiakkaan toiveiden mukaan. OEM-ostajille YS STEEL voi toimittaa hitsausvalmiita komponentteja, jotka vähentävät käsittely- ja käsittelyaikaa asiakkaan tiloissa.

K: Mitä pintakäsittelyjä on saatavilla?

V: YS STEEL tarjoaa mustaa hitsattua, öljyttyä, kuumasinkittyä, esisinkittyä, happopeittausta ja öljyttyä, maalattua ja jauhemaalattua pintakäsittelyä. Paras vaihtoehto riippuu huoltoympäristöstä, vaaditusta korroosionkestävyydestä ja siitä, maalataanko putki asennuksen jälkeen. Kuumasinkitys tarjoaa pisimmän käyttöiän ulkona, ja sitä käytetään yleisesti aurinkorakenteissa, maatalouskoneissa, suojakaiteissa ja meriympäristöissä. Esisinkitty putki on edullisempi kevyempiin mittareihin ja sisäkäyttöön. Öljyttyä tai mustaa pintakäsittelyä käytetään tyypillisesti, kun putki pohjamaalataan tai maalataan paikan päällä tai kun se upotetaan suuremman kokoonpanon sisään.

K: Kuinka YS STEEL varmistaa neliömäisten ja suorakaiteen muotoisten putkien hitsien laadun?

V: YS STEEL käyttää korkeataajuista sähkövastushitsausta jatkuvalla parametrivalvonnalla. Hitsauksen eheys varmistetaan online-pyörrevirtatestauksella, ja destruktiivinen testaus suoritetaan näytteille jokaisesta tuotantoajosta hitsin lujuuden ja sitkeyden varmistamiseksi. Tasoituskokeet, levenemistestit ja vetokokeet suoritetaan sovellettavan standardin mukaisesti. Kriittisissä tilauksissa YS STEEL voi suorittaa hitsisaumalle ultraäänitestauksen ja toimittaa yksityiskohtaiset tarkastusraportit. Kaikki testaustiedot ovat jäljitettävissä alkuperäiseen lämpönumeroon, ja asiakkaat voivat pyytää EN 10204 3.1 tai 3.2 sertifiointia jokaiseen lähetykseen.

K: Mikä on vähimmäistilausmäärä ja toimitusaika?

V: Vakiokokoille ja -lajeille YS STEEL ottaa vastaan ​​tilauksia 1 metristä tonnia kohden kokoa kohden, ja sekakokoiset konttien lastaustilaukset alkaen noin 25 metristä tonnia vientiin. Mukautettujen kokojen tai erikoislaatujen vähimmäistilausmäärä on tyypillisesti 5-10 tonnia tuotantoaikataulusta riippuen. Normaalivarastotuotteiden toimitusaika on 7-15 päivää tilausvahvistuksesta. Mukautetun valssauksen tai kuumasinkityksen osalta tuotannon läpimenoaika on yleensä 20-35 päivää. YS STEEL tarjoaa yksityiskohtaisen tuotanto- ja toimitusaikataulun ennen tilausvahvistusta, jotta ostajat voivat suunnitella projektin aikataulut tarkasti.
