Räätälöidyt rakenneteräsprofiilit luotetulta kiinalaiselta valmistajalta

Rakenneteräsprofiilit ovat standardoituja poikkileikkausmuotoja, jotka on valmistettu rakenneteräslaaduista. Ne on suunniteltu kantamaan taivutus-, leikkaus-, aksiaali- ja vääntökuormia rakennusten rungoissa, silloissa, torneissa ja raskaiden laitteiden perustuksissa. Rakenneprofiileihin verrattuna kuumavalssatut rakenneteräsprofiilit tarjoavat yhtenäiset mekaaniset ominaisuudet, ennustettavat mittatoleranssit ja nopeamman pystytyksen.

YS STEELylläpitää laajaa varastoa erikokoisia, -pituisia ja -laatuisia rakenneteräsprofiileja. Jokaisella profiililla on myllytestisertifikaatit ja valinnainen kolmannen osapuolen tarkastus. Tämä dokumentaatio auttaa insinöörejä varmistamaan myötölujuuden, vetolujuuden, venymän ja iskuominaisuudet ennen valmistusta.

Teräsprofiilien päätyypit

Rakenneteräsperheeseen kuuluu useita standardoituja muotoja. Jokaisella profiililla on tietty kantavuuskäyttäytyminen ja kytkentätapa. Alla on lueteltu yleisimmät YS STEELin toimittamat tyypit.

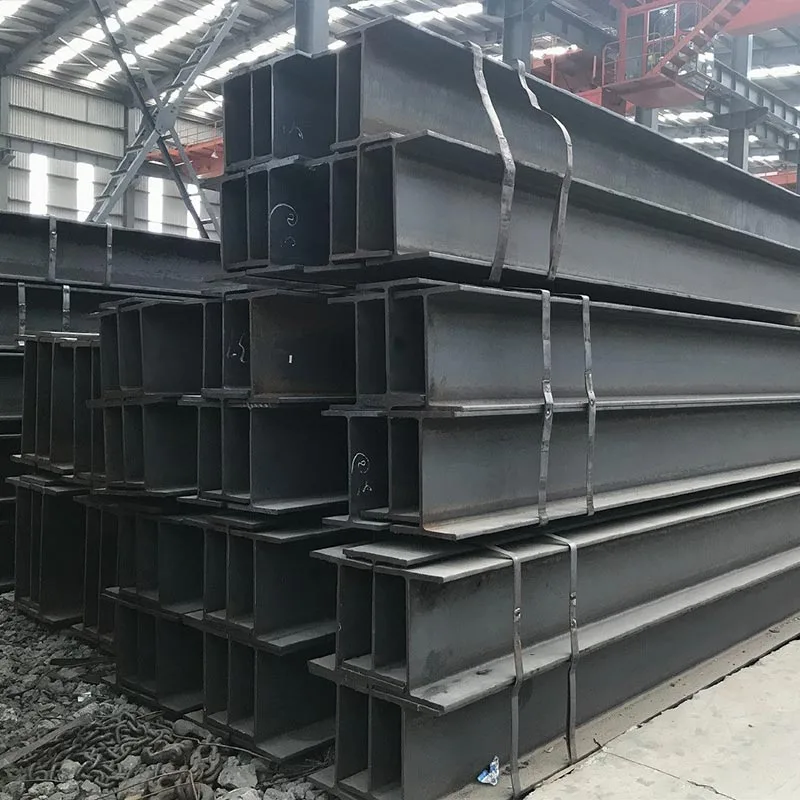

• H-palkit:leveät laippaosat, joissa on lähes yhdensuuntaiset laippapinnat. Niillä on korkea lujuus-painosuhde, ja niitä käytetään pilareissa, paaluissa ja pääpalkeissa.
• I-palkit:suippenevat laippaosat, joissa laipan leveys on kapeampi. Niillä taivutetaan tehokkaasti yhteen suuntaan ja niitä käytetään usein lattiapalkkeina ja nosturipalkeina.

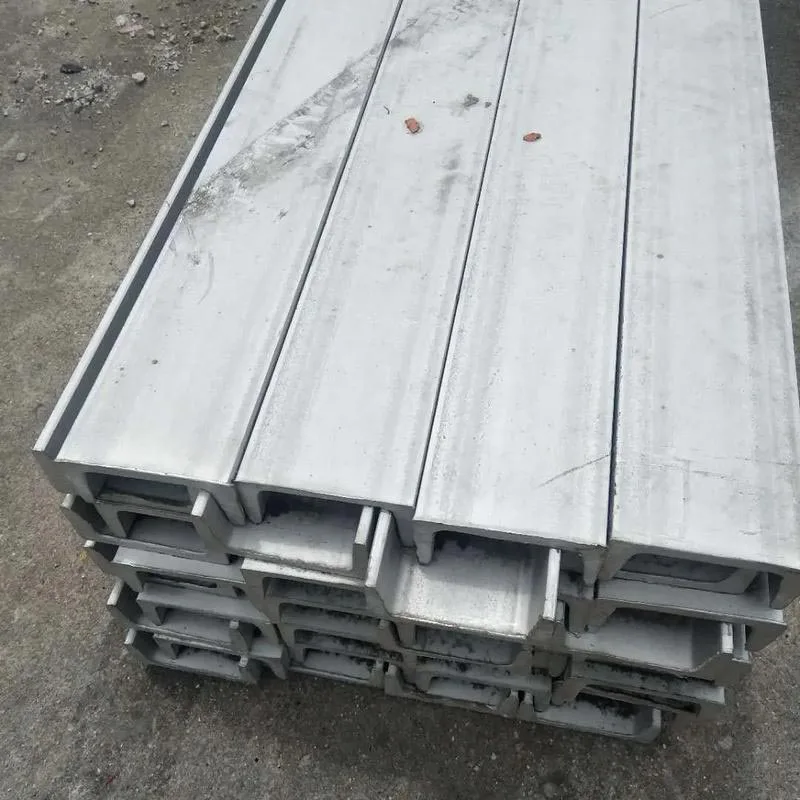

• Kanavat:U-muotoiset osat, jotka kestävät taipumista yhdellä akselilla. Niitä käytetään jäykistykseen, toissijaiseen kehystykseen ja rakenneosiin.
• Kulmat:L-muotoisia osia saatavana tasa- tai epätasaisin jaloin. Niitä käytetään liitoksissa, ristikoissa, jäykistyksissä ja kamoissa.
• Neliön ja suorakaiteen muotoiset ontot osat:suljetut profiilit, joilla on korkea vääntöjäykkyys. Niitä käytetään laajalti pylväissä, ristikoissa ja arkkitehtonisissa kehyksissä.
• Pyöreät ontot osat:putkimaiset profiilit, joilla on tasainen lujuus kaikkiin suuntiin. Ne sopivat ihanteellisesti paaluille, kaiteisiin ja tilan kehyksiin.

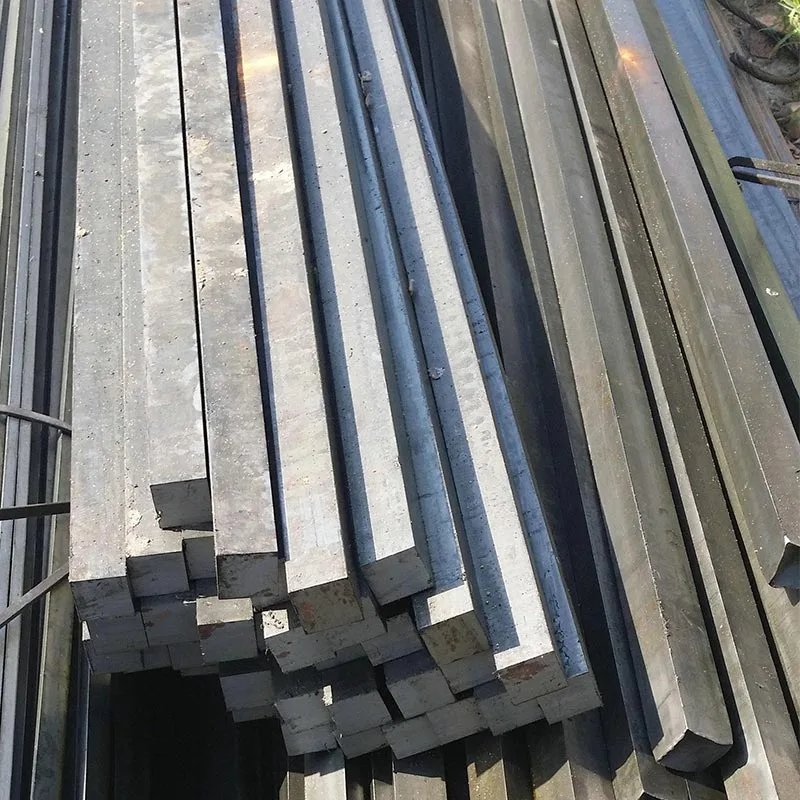

• Litteät, pyöreät ja neliötangot:kiinteät osat, joita käytetään jäykisteissä, pohjalevyissä, kiinnikkeissä ja koneistetuissa osissa.
• Arkkipaalut:lukitusprofiilit, joita käytetään tukiseinissä, padot ja rantarakenteissa.

Mitta-alueet ja poikkileikkauksen ominaisuudet

Teräsprofiileja valmistetaan monenlaisia ​​kokoja. Alla oleva taulukko näyttää tyypilliset korkeus-, leveys- ja painoalueet YS STEELin toimittamille osille. Saatavilla on räätälöityjä pituuksia 6 m - 18 metristä ja voidaan järjestää tavaralajipalveluja.

Materiaalilaadut ja mekaaniset ominaisuudet

YS STEEL toimittaa rakenneteräsprofiileja hiiliteräksestä, lujasta niukkaseosteisesta teräksestä ja säänkestävästä teräksestä. Lajin valinta riippuu kuormituksesta, lämpötilasta, korroosioympäristöstä ja hitsattavuusvaatimuksista. Alla olevassa taulukossa on yhteenveto yleisimmistä laatulajeista ja niiden mekaanisista ominaisuuksista.

Teräsprofiilien kansainvälisten standardien vertailu

Eri markkinat käyttävät erilaisia ​​mitta- ja materiaalistandardeja. Alla olevassa taulukossa esitetään kuumavalssattuja profiileja koskevat yleiset standardit.

Mittojen toleranssit ja laadunvalvonta

Mittatarkkuus vaikuttaa sovitukseen, hitsausaikaan ja rakenteelliseen suorituskykyyn. YS STEEL noudattaa standardeissa ASTM A6/A6M, EN 10034, EN 10210-2 ja GB/T 706 määriteltyjä toleranssirajoja. Tärkeimmät toleranssiparametrit on lueteltu alla.

• Korkeustoleranssi:±2,0 mm - ±4,0 mm profiilin korkeudesta riippuen.
• Laipan leveyden toleranssi:±2,0 mm - ±5,0 mm laipan leveydestä riippuen.
• Rainan paksuuden toleranssi:±1,0 mm - ±3,0 mm nimellispaksuudesta riippuen.
• Laipan paksuustoleranssi:±1,5 mm - ±4,0 mm nimellispaksuudesta riippuen.
• Suoruus:enimmäispoikkeama 0,2 % palkkien ja pilarien kokonaispituudesta.
• Massatoleranssi:±4 % yksittäisille osille ja ±2 % erän keskiarvo useimmille standardeille.
• Leikkauspituuden toleranssi:±25 mm vakiopituuksille; tiukemmat toleranssit saatavilla pyynnöstä.

Pintakäsittely- ja pinnoitusvaihtoehdot

Teräsprofiileja voidaan toimittaa seuraavissa pinta-olosuhteissa:

• Musta / kuumavalssattu viimeistely:sopii välittömästi valmistukseen tai suihkupuhdistuksen jälkeen.
• Puhallettu ja pohjustettu:SA 2.5 puhtaus 15 – 25 μm kuivakalvopaksuudella konepajapohjamaalilla.
• Kuumasinkitty:sinkkipinnoitteen paksuus 55 – 85 μm ilmakehän korroosiosuojaukseen.
• Maalattu:epoksi-, polyuretaani- tai paisuvat tulenkestävät pinnoitteet projektin spesifikaatioiden mukaan.

Teräsprofiilien tyypilliset sovellukset

Nämä profiilit palvelevat monenlaisia ​​rakenteellisia ja arkkitehtonisia tarkoituksia. YS STEEL on toimittanut osia seuraavien alojen projekteihin:

• Liike- ja asuinrakennukset:pylväät, palkit, siirtoristikot ja kattopalkit.
• Teollisuuslaitokset:nosturipalkit, laitteiden tukikehykset, tasot ja mezzanines.
• Sillat ja infrastruktuuri:siltapalkit, kannen tukipalkit ja tukiseinäpaalut.
• Energia ja kaivostoiminta:pääsytasot, kuljetinkannattimet, putkitelineet ja sähköasemien rakenteet.
• Meri ja offshore:paalut, lokasuojapalkit ja kannen kehystys.

Tavallisten kuumavalssattujen profiilien käytön tärkeimmät edut

• Ennustettavat mekaaniset ominaisuudet tarkastettu tehdastestisertifikaateilla.
• Standardoidut mitat vähentävät yksityiskohtiin ja suunnitteluun kuluvaa aikaa.
• Laaja saatavuus useissa laatuluokissa ja kansainvälisissä standardeissa.
• Hyvä hitsattavuus useimmille vähähiiliselle ja lujalle teräkselle.
• Nopeampi pystytys verrattuna rakennettuihin levypalkkiin.
• Pienemmät valmistuskustannukset pienentyneen leikkaus- ja hitsaustyön ansiosta.
• Tasainen suoruus ja kallistus pitkille jänteille.
• Helppo jäljitettävyys lämpönumeroiden ja erätunnistuksen ansiosta.

Teräsprofiilien määrittäminen projektille

Valmisteltaessa materiaalipyyntöä insinöörien tulee sisällyttää seuraavat parametrit:

• Profiilin tyyppi ja nimitys, esim. HEA 300, IPE 240, SHS 150x150x10.
• Teräslaatu ja standardi, esimerkiksi S355J2 EN 10025-2:n mukaan.
• Pituus ja määrä, pituustoleranssilla, jos se ei ole vakio.
• Mittojen toleranssistandardi, kuten ASTM A6/A6M tai EN 10034.
• Pintakäsittely- tai pinnoitusvaatimus.
• Asiakirja- ja tarkastusvaatimukset, mukaan lukien EN 10204 3.1 tai 3.2.
• Toimitusehdot ja pakkaus, erityisesti vientitilauksiin.

Miksi suunnittelutiimit valitsevat YS STEELin

YS STEEL toimittaa teräsrakenneprofiileja luotettavalla toimitusajalla ja täydellisellä jäljitettävyydellä. Jokainen lähetys sisältää lämpönumerotunnisteen, tehtaan testitodistukset ja mittatarkastusraportit. Yritys voi tarjota mitoitusprofiileja, porattuja tai päällystettyjä päitä sekä räätälöityjä pakkauksia konttivientiä varten. ASTM-, EN-, JIS- ja GB-spesifikaatiot kattavan monistandardivaraston ansiosta YS STEEL auttaa asiakkaita yhdistämään hankintoja ja vähentämään toimitusketjun riskiä.

Usein kysytyt kysymykset

K: Mitä eroa on H-säteellä ja I-säteellä?

V:H-palkeissa on leveämmät laipat ja paksumpi uuma verrattuna samankorkeisiin I-palkkeihin. H-palkkien laippapinnat ovat lähes yhdensuuntaiset, mikä helpottaa pulttiliitoksia. I-palkeissa on kartiomaiset laipat ja ne ovat tehokkaampia yhteen suuntaan taivutukseen, mutta niillä on pienempi sivuttainen vääntövastus. H-palkkeja käytetään yleisesti pylväinä ja yhdistettyinä aksiaalisesti taivutettavina osina, kun taas I-palkkeja valitaan usein yksinkertaisesti tuettuihin palkkeihin ja nosturipalkkiin. YS STEEL toimittaa molemmille tyypeille yksityiskohtaiset poikkileikkausominaisuustaulukot vertailua varten.

K: Mitä teräslaatua tulisi käyttää seismisen kestävissä rakenteissa?

V:Seismisiin sovelluksiin insinöörit valitsevat yleensä laatuja, joiden myötöraja on välillä 345 MPa ja 450 MPa, kuten ASTM A992, A572 Gr.50, S355J2 tai Q355B. Nämä laatuluokat tarjoavat tasapainoisen myötörmäys-lujuussuhteen ja hyvän taipuisuuden. A992 on erityisesti suunniteltu leveälaippaisille osille, joita käytetään rakennusten rungoissa, ja sen suurin myötöraja-lujuussuhde on 0,85. Hitsausmomenttiliitoksille seismisissä vyöhykkeissä voidaan myös määrittää sitkeys- ja paksuusominaisuudet. YS STEEL voi tarvittaessa toimittaa Charpy-iskutestattuja profiileja -20°C:ssa tai -40°C:ssa.

K: Voiko YS STEEL tarjota mukautetun leikkauksen, porauksen ja pään valmistelun?

V:Kyllä. YS STEEL tarjoaa lisäarvoa tuottavaa prosessointia, mukaan lukien mitoitusleikkaus, jiirisahaus, poraus, loveus, pintakäsittely ja hitsin valmistelu. Prosessointilaitokset pystyvät käsittelemään jopa 1000 mm korkeita H-palkkeja ja halkaisijaltaan jopa 610 mm onteloita. Myös räätälöity päätylevyjen valmistelu ja kallistus voidaan järjestää tiettyjä projekteja varten. Valmistuspiirustukset ja toleranssiraportit toimitetaan ennen lähettämistä.

K: Mitä asiakirjoja rakenneteräsprofiilien mukana toimitetaan?

V:Jokainen YS STEELin tilaus sisältää myllytestitodistuksen, johon kirjataan lämpöluku, kemiallinen koostumus, mekaaniset testitulokset ja standardien noudattaminen. Lisäasiakirjoja, kuten EN 10204 3.1 tai 3.2 sertifikaatteja, mittatarkastusraportteja ja kolmannen osapuolen tarkastusjulkaisuja, on saatavilla pyynnöstä. Vientitilauksia varten laaditaan pakkausluettelot, konossementit ja alkuperätodistus kohdemaan vaatimusten mukaisesti.

K: Miten rakenneteräsprofiilit hinnoitellaan ja mikä vaikuttaa yksikkökustannuksiin?

V:Yksikköhinta perustuu yleensä teoreettiseen metripainoon kerrottuna luokkakohtaisella perushinnalla. Kustannuksiin vaikuttavia tekijöitä ovat valittu teräslaji, profiilityyppi, profiilikoko, määrä, pituustoleranssi, pintakäsittely ja toimitusehdot. Myös teräsaihion ja -romun markkinahinnat vaikuttavat lopulliseen noteeraukseen. YS STEEL tarjoaa läpinäkyviä tarjouksia, joissa on erittely materiaali-, käsittely- ja rahtikustannuksista. Konttitilauksissa optimaalinen sisäkkäisyys ja nippusuunnittelu auttavat vähentämään toimituskuluja.
