Ammattimainen konekiinnikkeiden valmistaja teollisuuslaitteille ja raskaille koneille

Koneen kiinnikkeet ovat mekaanisia komponentteja, joita käytetään kahden tai useamman osan liittämiseen tai kiinnittämiseen teollisuuskoneissa, laitteiden rungoissa ja rakennejärjestelmissä. Niihin kuuluvat pultit, ruuvit, mutterit, aluslevyt, nastat, tapit ja niitit. Toisin kuin yleiskäyttöiset laitteistot, koneiden kiinnittimien on täytettävä erityiset vetolujuuden, kierteen sietokyvyn, pinnan viimeistelyn ja korroosionkestävyyden standardit. Ne valmistetaan usein ISO-, DIN-, ASTM-, ASME-, BS-, JIS- tai GB-spesifikaatioiden mukaisesti, ja niissä on jäljitettävissä olevat lämpönumerot ja materiaalitodistukset.

YS STEELkeskittyy lujiin ja tarkkoihin kiinnikkeisiin, jotka toimivat luotettavasti suuressa vääntömomentissa, toistuvissa kuormitusjaksoissa ja ankarissa ympäristöolosuhteissa. Tuotevalikoima kattaa metriset ja imperial-koot, ja räätälöityjä lankapituuksia, päätyylejä ja pintakäsittelyjä on saatavilla pyynnöstä.

Koneiden kiinnitystyypit

Erilaiset liitosmallit vaativat erilaisia ​​kiinnitystyyppejä. Yleisimmät YS STEELin toimittamat luokat ovat:

• Kuusiokolopultit:Yleiskäyttöiset kiinnikkeet kuusisivuisella päällä, soveltuvat jakoavaimeen. Käytetään moottoreissa, vaihteistoissa ja rakenneliitoksissa.

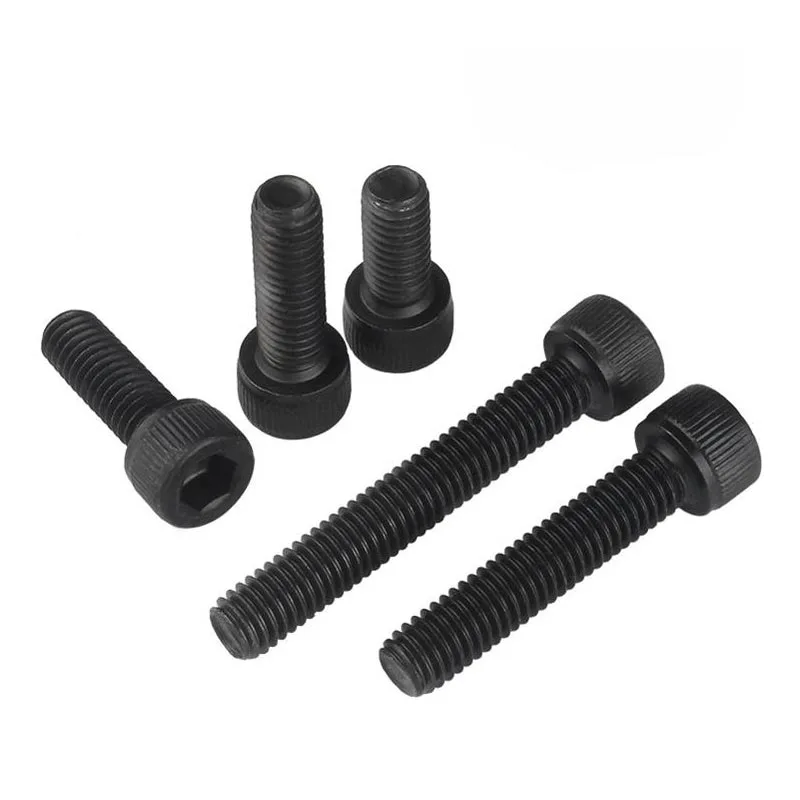

• Kantaruuvit:Sylinterimäinen pää sisäisellä kuusiokäytöllä, ihanteellinen pieniin tiloihin ja työstökoneisiin, joissa tarvitaan suurta puristusvoimaa.

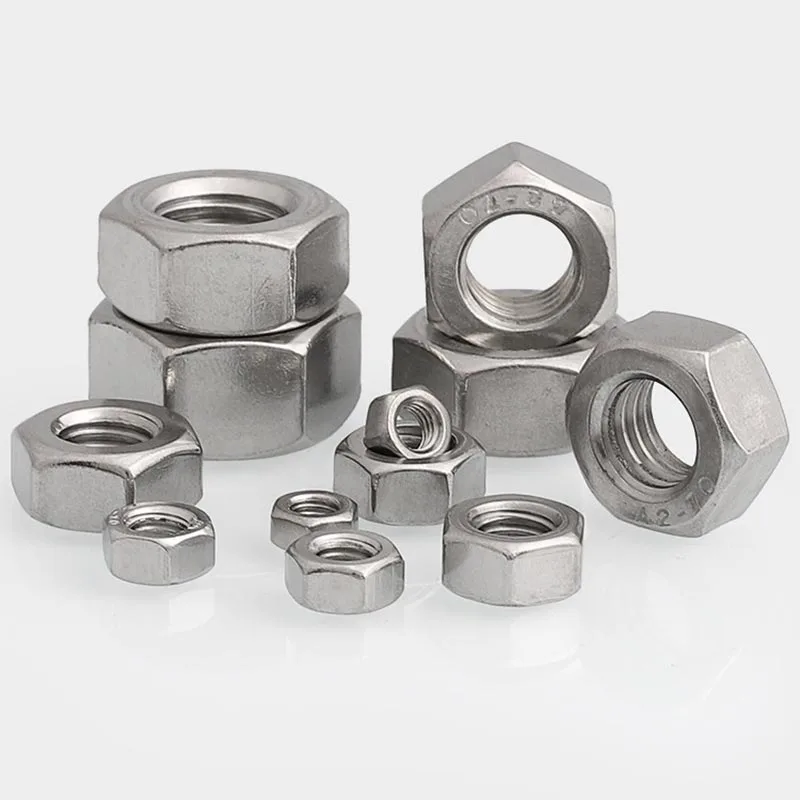

• Kuusiomutterit ja raskaat kuusiomutterit:Yhdistetty pulttien tai kierretankojen kanssa turvallisen liitoksen luomiseksi. Raskailla kuusiomuttereilla on leveämpi laakeripinta rakennesovelluksiin.

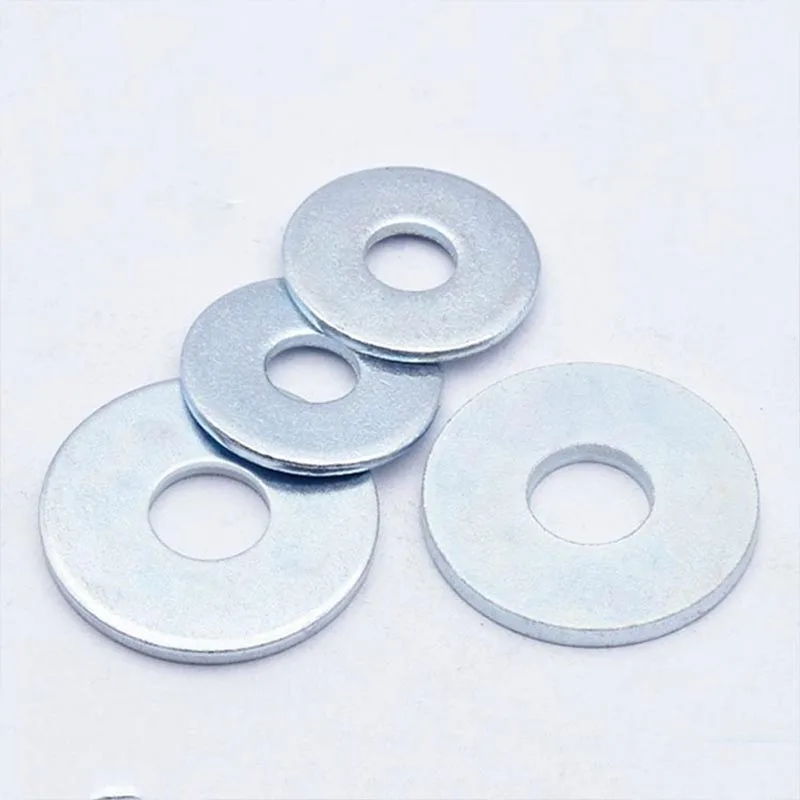

• Tasaiset aluslevyt:Jaa pulttikuorma suuremmalle pinnalle, estäen liitosmateriaalin vaurioitumisen.

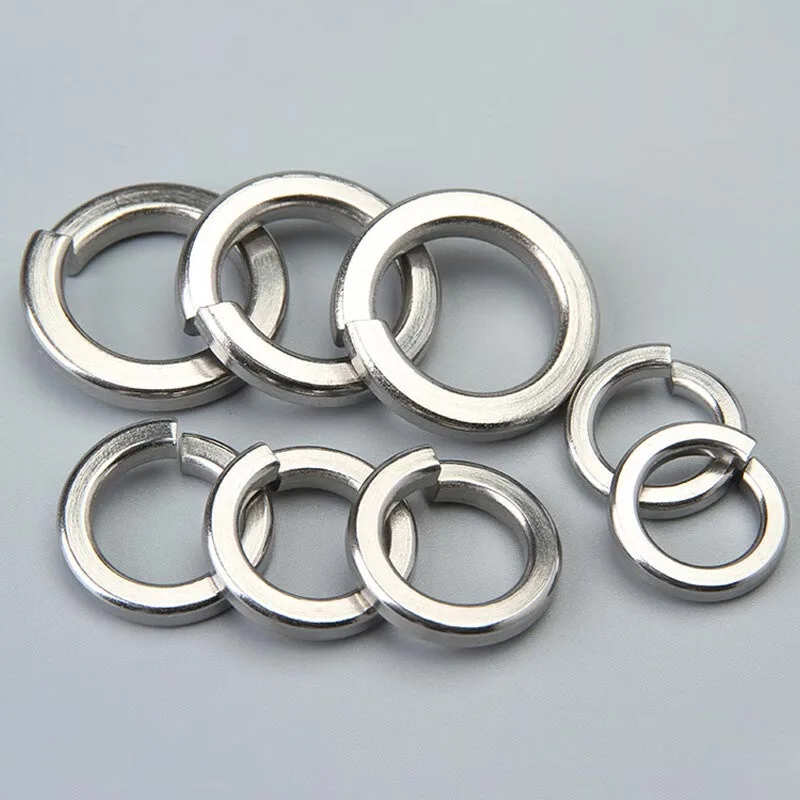

• Jousialuslevyt ja lukkolevyt:Tarjoa aksiaalinen jousivoima vastustaaksesi tärinän aiheuttamaa löystymistä.
• Kierretangot ja nastat:Jatkuvat kierretangot, joita käytetään kiristykseen, ankkurointiin ja säädettäviin liitäntöihin.
• Tappitapit ja kohdistustapit:Tarkkuustapit, joita käytetään koneen osien kohdistamiseen tai leikkauskuormien siirtämiseen.
• Niitit ja sokeat niitit:Pysyvät kiinnikkeet metallilevyille ja rakenneosille, joihin pääsy on rajoitettu yhdelle puolelle.
• Ankkurit ja lisäosat:Erikoiskiinnikkeet betonille, muuraukselle tai pehmeille pohjamateriaaleille.

Materiaalilaadut ja mekaaniset ominaisuudet

Oikean materiaalilaadun valinta vaikuttaa suoraan kiinnittimen suorituskykyyn, käyttöikään ja turvallisuuteen. YS STEEL valmistaa koneiden kiinnikkeitä seuraavista yleisistä materiaaleista:

• Hiiliteräs:Luokat 4.6, 4.8, 5.6, 5.8, 8.8, 10.9 pulteille ja ruuveille. Hiiliteräs tarjoaa erinomaisen lujuus-kustannussuhteen ja soveltuu useimpiin sisä- ja ulkosovelluksiin asianmukaisella pinnoitteella.
• Seostettu teräs:Luokat 10.9, 12.9 lujille sovelluksille. Seosteräksiset kiinnikkeet karkaistu ja karkaistu, jotta saavutetaan jopa 1 220 MPa tai suurempi vetolujuus.
• Ruostumaton teräs:A2 (304) ja A4 (316) laatuja sekä sadekarkaisulaatuja, kuten 17-4PH. Ruostumattomat kiinnikkeet kestävät korroosiota, hapettumista ja kemiallista hyökkäystä, joten ne sopivat ihanteellisesti elintarvikejalostukseen, merenkulkuun ja farmaseuttisiin laitteisiin.
• Messinki ja kupariseokset:Käytetään, kun vaaditaan sähkönjohtavuutta tai kipinöimättömiä ominaisuuksia.
• Titaani:Grade 2 ja Grade 5 (Ti-6Al-4V) ilmailu- ja korkean suorituskyvyn koneisiin, joissa painonpudotus on kriittistä.

Kovuusalueita valvotaan tiukasti. Esimerkiksi luokan 8.8 pulttien kovuus on tyypillisesti 22–32 HRC, kun taas luokan 12.9 pulttien kovuus vaihtelee välillä 39–44 HRC. YS STEEL varmistaa kovuuden, vetolujuuden, myötörajan, venymän ja iskunkestävyyden oman testauksen ja kolmannen osapuolen laboratorioiden avulla.

Tuotetiedot ja mittaparametrit

Alla olevassa taulukossa on yhteenveto tärkeimmistä tuoteparametreista YS STEEL -koneen kiinnittimille. Nämä arvot toimivat yleisinä viitteinä; todelliset mitat ja ominaisuudet riippuvat valitusta standardista ja laadusta.

Parametrien lisätiedot

• Nimellishalkaisijatoleranssi on ISO 4759-1 luokan A (tarkkuus) tai luokan B (standardi) mukainen. Holkkakantaruuvien kierteen toleranssi on 6g ulkokierteillä ja 6H sisäkierteillä.
• Kierrevälivaihtoehtoja ovat ISO metriset karkeat (M6-1.0, M8-1.25, M10-1.5) ja hienosarjat (M8-1.0, M10-1.25, M12-1.5). Imperial kiinnikkeet noudattavat UNC-, UNF- ja UN-sarjoja ASME B1.1:n mukaan.
• Mekaaniset ominaisuudet testattu ISO 898-1 mukaisesti hiili- ja seosteräspulteille, ISO 898-2 muttereille ja ISO 3506 ruostumattomille teräskomponenteille.
• Pinnan karheus koneistuksen jälkeen on tyypillisesti Ra 3,2 μm tai parempi laakeripinnoilla. Pursepoisto ja viiste tehdään kaikille katkotuille kierteille.
• Kierteen kiinnityspituuden tulee olla vähintään 1–1,5 kertaa nimellishalkaisija läpireikien liitoksissa ja 2–2,5 kertaa kierteitetyissä umpirei'issä.
• Yleisten laatujen tiivistyskuormitusarvot: 8,8 pultin kestävä kuorma on 580 MPa, 10,9 on 830 MPa, 12,9 on 970 MPa (metrikokoisille alle M16). Suuremmilla halkaisijoilla voi olla hieman pienempiä arvoja ISO 898-1:n mukaan.

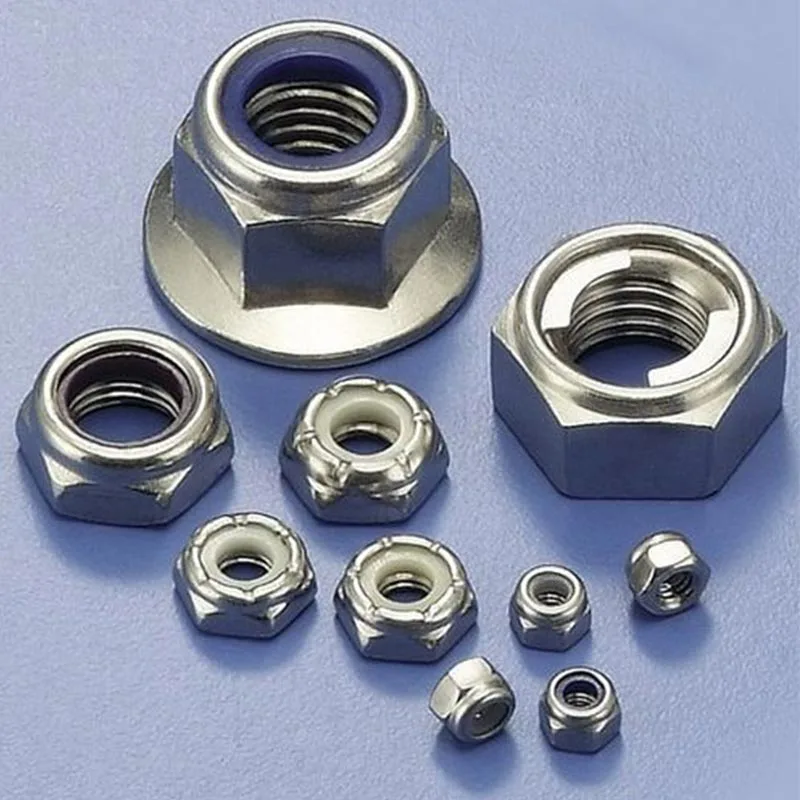

• YS STEEL tarjoaa kierrelukituspaikat, nailoninsisäkkeet ja hammastetut laippapinnat valinnaisina ominaisuuksina tärinäalttiille kokoonpanoille.

Pinnoitteet ja pintakäsittelyt

Pintakäsittely pidentää käyttöikää ja estää galvaanista korroosiota. YS STEEL -konekiinnittimet ovat saatavilla seuraavilla pinnoitteilla:

• Sinkkipinnoite (kirkas, sininen, keltainen, musta):Galvanoitu sinkki tarjoaa peruskorroosiosuojan sisätiloissa ja lievästi syövyttävissä ulkoympäristöissä. Paksuus vaihtelee 5 μm - 25 μm. Keltainen sinkki tarjoaa paremman suolan kestävyyden kuin kirkas sinkki.
• Kuumasinkitys (HDG):Pinnoitteen paksuus tyypillisesti 50–85 μm, vastaa standardin ASTM A153 tai ISO 10684 vaatimuksia. Soveltuu rakenneteräksiin, ulkolaitteisiin ja meriympäristöihin. Huomaa, että HDG kasvattaa kierteen mittoja, joten mutterit kierretään ylimitoiksi.
• Sinkki-nikkeliseoksen pinnoitus:Erinomainen korroosionkestävyys, usein yli 1000 tuntia neutraalissa suolasuihkussa. Käytetään auto- ja hydraulisovelluksissa, joissa vaaditaan korkeaa suorituskykyä ilman paksun pinnoitteen muodostumista.
• Fosfaatti ja öljy:Tarjoaa kuivan, voidellun pinnan, joka vähentää kitkaa asennuksen aikana. Käytetään yleisesti erittäin lujilla pulteilla tasaisen esijännityksen saavuttamiseksi.
• Musta oksidi:Lievä korroosionkestävyys ja sileä musta ulkonäkö. Usein yhdistettynä öljyn tai vahan kanssa sisäkäyttöön tarkoitettuihin koneen osiin.
• PTFE (teflon) pinnoite:Matalakitkapinnoite, joka tarjoaa kemiallisen kestävyyden ja helpon asennuksen. Ihanteellinen ruostumattomasta teräksestä valmistetuille kiinnikkeille ruostumattomasta teräksestä.
• Dacromet / Geomet:Ei-elektrolyyttinen sinkki-alumiinihiutalepinnoite, jolla on korkea korroosionkestävyys eikä vetyhaurastumisriskiä. Soveltuu erittäin lujille kiinnikkeille auto- ja tuulienergiasovelluksissa.

YS STEEL Laadunvalvonta ja räätälöinti

YS STEEL ylläpitää tiukkaa laadunvalvontaa koko valmistusprosessin ajan. Kaikki koneen kiinnikkeet valmistetaan sertifioiduista raaka-aineista, joilla on täydellinen jäljitettävyys. Jokainen erä sisältää materiaalitestitodistuksen EN 10204 3.1 tai 3.2 mukaisesti. Omat testaukset kattavat mittatarkastuksen, kovuustestauksen, vetokokeen, kierteiden mittauksen ja pintapinnoitteen paksuuden mittauksen. Kolmannen osapuolen SGS:n, TUV:n tai BV:n tarkastus voidaan järjestää ennen toimitusta.

Räätälöityihin valmistusominaisuuksiin kuuluvat:

• Erikoispituudet, halkaisijat ja kierrepituudet

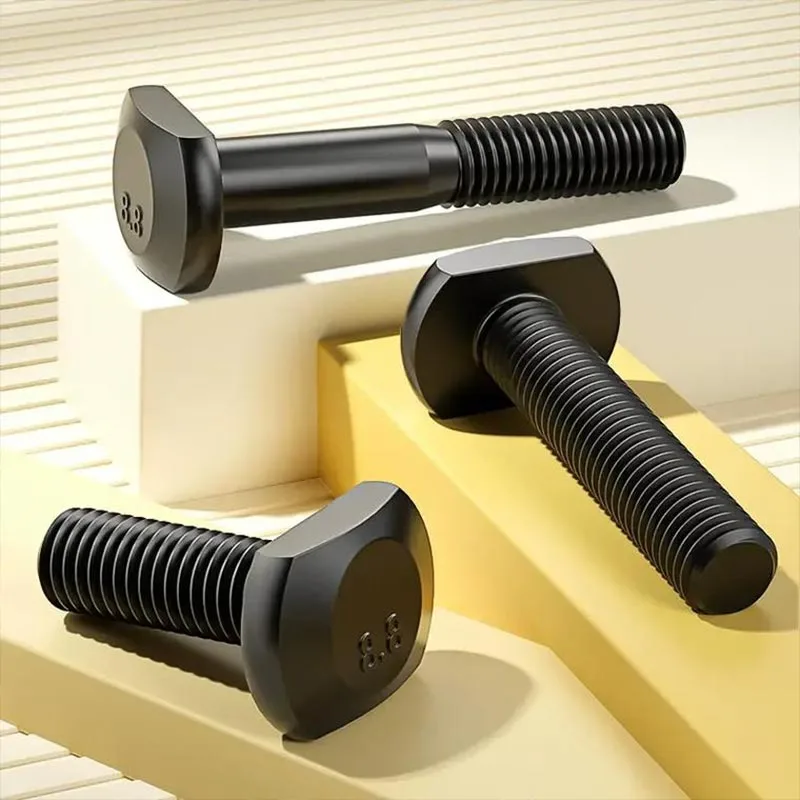

• Epätyypilliset päätyypit, kuten laipalliset päät, T-päät tai silmukkapultit
• Hallitut kierteiden toleranssit tarkkuusasennuksiin
• Räätälöidyt pinnoitteet ja väripinnoitteet
• Pakkaaminen irtotavarapakkauksiin, muovipusseihin, kuormalavoihin tai asiakaskohtaisiin etiketteihin
• Sarja- ja valikoimalaatikot huolto-, korjaus- ja käyttöohjelmia (MRO) varten

YS STEEL tukee sekä prototyyppi- että suurten määrien tuotantoa. Tyypilliset toimitusajat ovat 15–25 päivää vakiokokoille ja 25–45 päivää mukautettuille tuotteille tilausmäärästä ja spesifikaatioiden monimutkaisuudesta riippuen.

Teollisuuden sovellukset

YS STEELin koneenkiinnittimiä käytetään useilla eri aloilla:

• Raskas kalusto ja rakenne:Kaivinkoneet, puskutraktorit, nosturit ja betonipumput vaativat lujat pultit ja mutterit, jotka kestävät iskukuormituksia ja ulkona altistumista.
• Autot ja kuljetukset:Moottorin osat, jousitusjärjestelmät ja alustakokoonpanot perustuvat tasaiseen puristuskuormitukseen ja korroosionkestäviin pinnoitteisiin.
• Energia ja sähköntuotanto:Tuulivoimalat, vesivoimalat sekä öljy- ja kaasuputket tarvitsevat kiinnikkeitä, joilla on sertifioitu jäljitettävyys ja jotka kestävät vedyn haurautta.
• Työstökoneet ja robotiikka:Pistorasiaruuvit ja tarkkuustapit varmistavat CNC-koneiden, robottivarsien ja automaatiokennojen tarkan kohdistuksen ja luotettavan toiminnan.
• Maatalous ja elintarvikejalostus:Ruostumattomasta teräksestä valmistetut kiinnikkeet kestävät pesukemikaaleja ja kosteutta ja täyttävät elintarvikekosketuslaitteiden hygieniastandardit.
• Kaivostoiminta ja materiaalinkäsittely:Kuljetinjärjestelmät, murskaimet ja seulontakoneet käyttävät raskaita kuusiopultteja ja lukkomuttereita estämään löystymisen jatkuvassa tärinässä.

Usein kysytyt kysymykset

K: Mitkä ovat yleisimmät koneiden kiinnityslaadut, ja mistä tiedän kumpaa käyttää?

V:Yleisimmät metriset arvot ovat 8,8, 10,9 ja 12,9 pulteille ja ruuveille, joissa on 8, 10 ja 12 mutteria. Grade 8.8 on keskihiiliteräs, jonka vetolujuus on vähintään 800 MPa ja joka soveltuu yleiskoneisiin. Grade 10.9 tarjoaa 1000 MPa:n vetolujuuden, ja sitä käytetään suuren kuormituksen aiheuttamissa liitoksissa, kuten moottorin kiinnikkeissä ja rakenneliitoksissa. Grade 12.9 tarjoaa suurimman lujuuden 1 200 MPa:lla, mutta sillä on pienempi sitkeys ja suurempi herkkyys vetyhaurastumiselle, joten sitä tulisi käyttää vain, kun tarvitaan suurta puristusvoimaa ja pinnoitusprosesseja ohjataan. Imperial-kiinnittimille luokka 5 ja luokka 8 ovat yleisiä, ja luokka 8 vastaa metriluokkaa 10.9. Yhdistä aina mutterin laatu pultin laatuun välttääksesi ennenaikaisen rikkoutumisen.

K: Kuinka valitsen metristen ja keisarillisten konekiinnikkeiden välillä?

V:Valinta riippuu laitteen alkuperästä, olemassa olevista työkaluista ja suunnittelustandardeista. Metrikiinnittimet ovat vakiona Euroopassa, Aasiassa ja useimmissa nykyaikaisissa ISO-standardien mukaisissa koneissa. Imperial (tuumainen) kiinnikkeet ovat yleisiä Pohjois-Amerikassa, erityisesti vanhemmissa laitteissa ja ASME:n suunnittelemissa järjestelmissä. Älä sekoita metrisiä ja imperial-kierteitä, koska kierteiden nousut ja kylkikulmat vaihtelevat. Uusiin malleihin YS STEEL suosittelee metrisiä kiinnikkeitä maailmanlaajuisen yhteensopivuuden ja helpomman hankinnan vuoksi. Jos olet vaihtamassa olemassa olevaa laitteistoa, mittaa kierteen halkaisija ja nousu kierremittarilla ja tarkista standardi ISO- tai ASME-taulukoiden perusteella ennen tilaamista.

K: Mitkä pinnoitteet sopivat parhaiten syövyttäviin ympäristöihin?

V:Lievästi syövyttävissä sisäympäristöissä riittää sinkitys passivoinnilla. Kuumasinkitys tarjoaa paksun suojapinnoitteen, joka suojaa alla olevaa terästä vuosikymmeniä ulkona ja kosteissa olosuhteissa. Käytä meriympäristössä tai runsaasti suolaa sisältävissä ruiskutusympäristöissä A4-kokoista ruostumatonta terästä tai sinkki-nikkeliseospinnoitusta. Dacromet- ja Geomet-pinnoitteet soveltuvat erinomaisesti auto- ja tuulienergiaan, koska ne tarjoavat korkean korroosionkestävyyden ilman vetyhaurastumisen riskiä. Kemiallisten käsittelylaitteiden PTFE-pinnoitetut ruostumattomasta teräksestä valmistetut kiinnittimet yhdistävät korroosionkestävyyden ja kemiallisen inerttiyden. YS STEEL voi suositella optimaalista pinnoitetta suolasuihkutestivaatimusten ja käyttölämpötilan perusteella.

K: Kuinka minun tulisi säilyttää koneen kiinnikkeitä korroosion estämiseksi ja laadun ylläpitämiseksi?

V:Säilytä kiinnikkeet kuivassa, lämpötilakontrolloidussa ympäristössä, jonka suhteellinen kosteus on alle 60 %. Säilytä ne alkuperäisessä pakkauksessa kokoamiseen asti. Vältä suoraa kosketusta betonilattioiden tai muiden huokoisten pintojen kanssa, jotka voivat vangita kosteutta. Käytä lavoja tai hyllyjä muovi- tai puisilla erottimilla. Pinnoitettujen kiinnikkeiden pakkauksessa on tarkastettava vaurioita, jotka voivat paljastaa pinnan. Jos kiinnikkeitä varastoidaan pitkiä aikoja, harkitse höyrykorroosionestopussien (VCI) tai ruosteenestoöljyn käyttöä. Noudata aina ensin sisään, ensin ulos varastokiertoa. YS STEEL pakkaa kiinnikkeet kosteutta kestäviin laatikoihin tai bulkkipusseihin ja voi tarjota mukautettuja pakkauksia pitkäaikaisiin varastointitarpeisiin.
