Teräskulmatankojen valmistaja, joka tarjoaa mukautettuja kokoja ja luotettavaa laatua

YS STEELvalmistaa teräksisiä kulmatankoja tarkalla mittasäädöllä ja yhdenmukaisilla mekaanisilla ominaisuuksilla. Tuote valmistetaan kuumavalssaamalla tai kylmämuovauksella hiilirakenneteräksestä, niukkaseosteisesta teräksestä tai erikoislujasta teräksestä. Samankulmaisilla tangoilla on samanpituiset jalat, kun taas epätasa-arvoisten kulmatankojen toinen jalka on toista pidempi. Molempia tyyppejä on saatavana vakiopituuksina 6 metriä, 9 metriä ja 12 metriä, ja räätälöity leikkaus on saatavilla pyynnöstä.

Jokaiselle YS STEELin valmistamalle erälle suoritetaan tarkat mitat, kemiallinen koostumus, vetolujuus, myötöraja, venymä ja taivutuskyky. Tuloksena on luotettava rakennekomponentti, joka soveltuu kantaviin sovelluksiin, hitsattuihin liitoksiin ja tarkkuusvalmistukseen.

Tärkeimmät ominaisuudet ja edut

L-muotoinen geometria tarjoaa korkean taivutusvastuksen kahdessa kohtisuorassa suunnassa.
Erinomainen hitsattavuus ja työstettävyys nopeaan valmistukseen ja kokoonpanoon.
Saatavana yhtäläisinä ja epätasaisina jalkakokoonpanoina eri kuormitusolosuhteiden mukaan.
Laaja valikoima kokoja kevyistä 20 mm jaloista raskaisiin 200 mm jalkoihin.
Useita pintakäsittelyjä, mukaan lukien musta, galvanoitu, pohjamaalattu ja maalattu pintakäsittely.
Tasaiset mekaaniset ominaisuudet tarkastettu tehtaan testisertifikaateilla.
Mukautetut pituudet, rei'itys ja jiirileikkaus saatavilla rakenneprojekteihin.
Kilpailukykyinen hinnoittelu luotettavalla vientipakkauksella ja oikea-aikaisella toimituksella.

Valmistusstandardit ja materiaaliluokat

YS STEEL valmistaa teräskulmatankoja kansainvälisten standardien mukaisesti varmistaakseen maailmanlaajuisen yhteensopivuuden. Yleisiä standardeja ovat GB/T 706-2016, JIS G3192, ASTM A36/A36M, ASTM A572/A572M, EN 10056-1, EN 10025 ja AS/NZS 3679.1. Alla olevassa taulukossa on lueteltu useimmin toimitetut materiaalilaadut ja niitä vastaavat standardit.

Materiaaliluokka	Vakio	Tyypillinen myöntövoima (MPa)	Tyypillinen vetolujuus (MPa)	Sovelluksen soveltuvuus
Q235B	GB/T 700, GB/T 706	235	370-500	Yleisrakenteet, kannakkeet, kehykset
Q355B	GB/T 1591, GB/T 706	355	470-630	Raskaat rakenteet, sillat, tornit
SS400	JIS G3101, JIS G3192	245	400-510	Koneiden alustat, teräsrungot
ASTM A36	ASTM A36/A36M	250	400-550	Rakentaminen, hitsaus, yleinen valmistus
S235JR	EN 10025-2, EN 10056-1	235	360-510	Eurooppalaiset rakennehankkeet
S355J2	EN 10025-2, EN 10056-1	355	470-630	Erittäin lujat rakenteelliset sovellukset
A572 Gr.50	ASTM A572/A572M	345	450	Sillat, raskaat rakenteet

Mitta- ja kokotaulukko

YS STEELin teräskulmatankojen mittavalikoima kattaa sekä tasaiset että eri jalkaprofiilit. Vakiopaksuudet vaihtelevat 3 mm - 24 mm. Alla on esitetty yleisimmin käytetyt samankokoiset kulmakoot.

Koko (jalka × jalka × paksuus) mm	Paino per metri (kg/m)	Poikkipinta-ala (cm²)	Vakiopituus
20 × 20 × 3	0.889	1.132	6 m / 9 m
25 × 25 × 3	1.124	1.432	6 m / 9 m
30 × 30 × 3	1.373	1.749	6 m / 9 m
40 × 40 × 4	2.422	3.086	6 m / 9 m / 12 m
50 × 50 × 5	3.770	4.803	6 m / 9 m / 12 m
63 × 63 × 6	5.721	7.288	6 m / 9 m / 12 m
75 × 75 × 6	6.850	8.727	6 m / 9 m / 12 m
80 × 80 × 8	9.658	12.303	6 m / 9 m / 12 m
90 × 90 × 8	10.946	13.944	6 m / 9 m / 12 m
100 × 100 × 10	15.104	19.242	6 m / 9 m / 12 m
125 × 125 × 10	19.133	24.373	6 m / 9 m / 12 m
150 × 150 × 12	27.279	34.751	6 m / 9 m / 12 m
200 × 200 × 16	48.680	62.013	6 m / 9 m / 12 m
200 × 200 × 20	60.056	76.505	6 m / 9 m / 12 m
200 × 200 × 24	71.168	90.661	6 m / 9 m / 12 m

Epätasaiset kulmatangot tarjoavat erilaisen jalkasuhteen erityistä kuormanjakoa varten. Suosittuja kokoja ovat 75 × 50 × 6 mm, 100 × 75 × 8 mm, 125 × 75 × 10 mm ja 150 × 100 × 12 mm. YS STEEL voi valmistaa myös ei-standardikokoja asiakkaan piirustusten mukaan, joiden toleranssialueet on säädetty EN 10056-2 tai vastaavien standardien mukaan.

Mekaaniset ominaisuudet ja kemiallinen koostumus

Rakenteellinen suorituskyky riippuu kemiallisesta koostumuksesta ja lämpökäsittelykäytännöstä. YS STEEL tarkistaa jokaisen lämpöluvun spektrometrianalyysillä ja mekaanisilla testeillä. Seuraavassa taulukossa esitetään tyypilliset mekaaniset ominaisuudet tavallisille lajeille kuumavalssauksen jälkeen.

Luokka	myötölujuus (MPa, min)	Vetolujuus (MPa)	Venymä (%, min)	Taivutustesti
Q235B	235	370-500	26	Ei halkeamia 180° kulmassa
Q355B	355	470-630	22	Ei halkeamia 180° kulmassa
SS400	245	400-510	21	Ei halkeamia 180° kulmassa
ASTM A36	250	400-550	20	Ei halkeamia 180° kulmassa
S235JR	235	360-510	26	Ei halkeamia 180° kulmassa
S355J2	355	470-630	22	Ei halkeamia 180° kulmassa

Hitsatuissa rakenteissa alhainen hiilipitoisuus ja kontrolloidut mangaanipitoisuudet parantavat hitsattavuutta. YS STEEL voi toimittaa normalisoituja tai valvottuja valssattuja teräskulmatankoja, joiden iskutestiarvot ovat jopa -20 °C S355J2:lle ja vastaaville laaduille. Jokaisen lähetyksen mukana toimitetaan tehtaan testitodistukset lämpöanalyysin, mekaanisten tulosten ja mittatarkastustietojen dokumentoimiseksi.

Pintakäsittelyvaihtoehdot

YS STEEL tarjoaa useita pintakäsittelyjä korroosionkestävyyden ja esteettisen ulkonäön parantamiseksi. Viimeistelyn valinta riippuu toimintaympäristöstä ja projektin vaatimuksista.

Musta viimeistely:Kuumavalssattu pinta valssivaa'alla, sopii sisäisiin rakenneosiin tai sovelluksiin, joissa teräs maalataan myöhemmin.
Kuumasinkitty:ASTM A123 tai EN ISO 1461 mukaan levitetty sinkkipinnoite, joka tarjoaa pitkäaikaisen korroosiosuojan ulko- ja offshore-ympäristöissä.
Pohjamaalattu ja maalattu:Epoksi- tai alkydipohjamaali levitetään ruiskupuhalluksen jälkeen, mikä parantaa maalin tarttuvuutta ja muodostaa lisäsuojakerroksen.
Öljytty pinta:Kevyt öljypinnoite suojaa materiaalia kuljetuksen ja lyhytaikaisen varastoinnin aikana vähentäen pinnan ruosteen muodostumista.
Haulipuhallettu:Poistaa valssihilsettä ja pinnan epäpuhtauksia valmistaen teräskulmatangon välitöntä maalausta tai hitsausta varten.

Tyypilliset sovellukset

Teräskulmatanko on monipuolinen rakennekomponentti, jota käytetään monilla teollisuudenaloilla. Yksinkertaisen muodon ja suuren kantavuuden vuoksi se valitaan usein sekä ensisijaiseksi että toissijaiseksi jäykistykseksi. Yleisiä sovellusalueita ovat:

Building frames, columns, and roof trusses
Bracing members and lateral support systems
Equipment bases and machinery support frames
Lähetystornit ja tietoliikenneverkkorakenteet
Laivanrakennuksen jäykisteet ja kansituet
Siltakäytävät, kaiteet ja pääsytasot
Varastohyllyt, telinejärjestelmät ja varastorakenteet
Maatalouskoneet ja perävaunujen rungot

Pakkaus ja toimitus

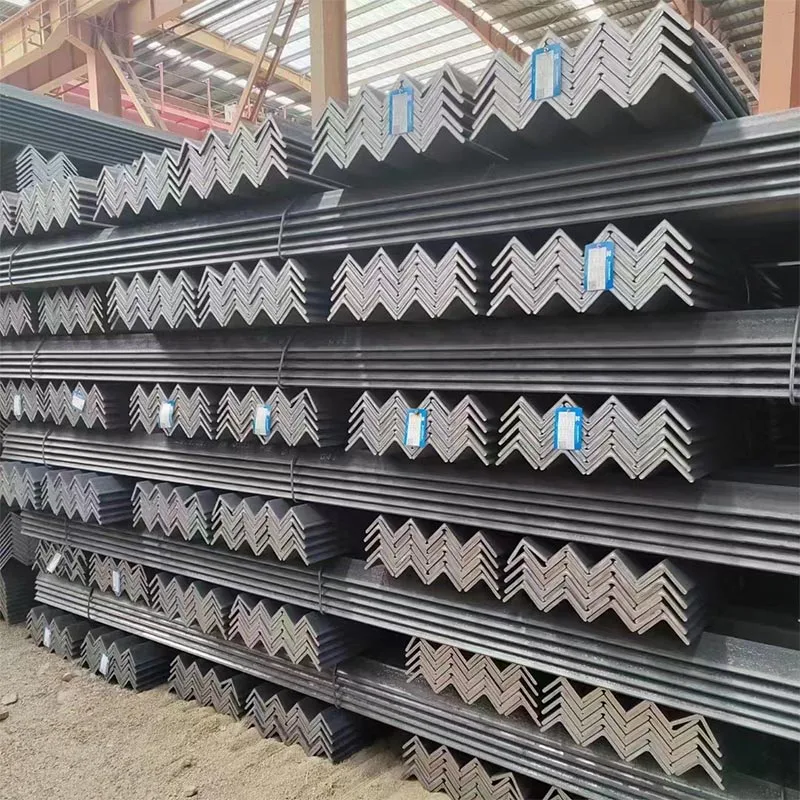

YS STEEL niputtaa teräskulmatankoja koon ja tilausmäärän mukaan. Jokainen nippu on kiinnitetty teräsnauhoilla ja tunnistettu kestävillä tarroilla, jotka osoittavat laadun, koon, lämpönumeron ja valmistuspäivän. Vientitilauksia varten niput lastataan 20 jalan tai 40 jalan konteihin, joiden enimmäispainoa valvotaan kansainvälisten kuljetusmääräysten mukaisesti. Vedenpitävä kääre ja reunasuojaus on saatavilla galvanoiduille tai maalatuille tuotteille pintavaurioiden estämiseksi kuljetuksen aikana.

Normaalituotannon läpimenoaika on 15-25 päivää tavallisille kokoille, kun taas mukautetut koot ja erikoispintakäsittelyt voivat vaatia 25-35 päivää. YS STEEL tekee yhteistyötä suurten meriliikenteen harjoittajien ja huolitsijoiden kanssa tarjotakseen CFR-, CIF-, FOB- ja DAP-toimitusehdot asiakkaiden mieltymysten perusteella.

Usein kysytyt kysymykset

Mitä eroa on yhtäläisten ja eriarvoisten teräskulmatankojen välillä?

Tasaisissa teräskulmatangoissa on kaksi samanpituista jalkaa, jotka muodostavat 90 asteen poikkileikkauksen symmetrisellä kuormanjakaumalla. Niitä käytetään yleisesti yleiseen rakenteelliseen tukeen, jäykistykseen ja kehystykseen. Epätasaisten teräskulmatankojen toinen jalka on toista pidempi, mikä lisää lujuutta yhdellä akselilla ja säästää painoa ja materiaalikustannuksia. Insinöörit valitsevat usein epätasaiset kulmat, kun toisen jalan on kannatettava raskaampaa kuormaa, kuten kammissa, hyllytuissa tai liitoslevyissä.

Kuinka valitsen projektilleni oikean teräskulmatangon koon?

Oikean koon valinta riippuu aksiaalikuormasta, taivutusmomentista, liitostyypistä ja jännevälin pituudesta. Sinun tulee ensin laskea vaadittu poikkileikkausmoduuli ja hitausmomentti alueesi rakennesuunnittelukoodin perusteella. Vertaa sitten näitä arvoja käytettävissä olevien kokojen ominaisuuksiin. Yleisille kehyksille ja kevyelle jäykistykselle koot, kuten 40 × 40 × 4 mm tai 50 × 50 × 5 mm, ovat yleisiä. Raskaimmissa rakenteissa vaaditaan usein yli 75 × 75 × 6 mm kokoja. Jos et ole varma kuormituslaskelmasta, ota yhteyttä pätevään rakennesuunnittelijaan tai lähetä kuormitusehdot YS STEELille ammattimaisen materiaalisuosituksen saamiseksi.

Mikä on teräskulmatangon tyypillinen pituus?

YS STEEL toimittaa teräskulmatankoja vakiopituuksina 6 metriä, 9 metriä ja 12 metriä. Nämä pituudet sopivat useimpiin kuljetus- ja valmistusvaatimuksiin. Tilauksesta voidaan valmistaa räätälöityjä pituuksia 1 metristä 15 metriin. Tilauksen yhteydessä huomioi leikkaustoleranssi, joka on normaalisti ±25 mm kuumavalssatuilla profiileilla. Erittäin tarkkaan valmistukseen YS STEEL voi tarjota päätyleikkauksen tarkalle pituudelle ±2 mm:n toleranssilla.

Tarjoatko tehdastestitodistukset teräskulmatankoihin?

Kyllä, jokainen YS STEELin lähetys sisältää myllytestitodistuksen, joka dokumentoi kemiallisen koostumuksen, myötörajan, vetolujuuden, venymän ja mittatarkastustulokset. Sertifikaatti on jäljitettävissä alkuperäiseen lämpönumeroon ja tuotantoerään. Jos projektisi vaatii kolmannen osapuolen tarkastuksen, YS STEEL voi järjestää SGS:n, BV:n, TUV:n tai muiden tunnustettujen virastojen tarkastuksen ennen toimitusta.

Mikä pintakäsittely sopii parhaiten ulkokäyttöön?

Kuumasinkitys on suositeltavin teräskulmatankojen pintakäsittely ulkotiloissa tai syövyttävissä ympäristöissä. Sinkkipinnoite tarjoaa uhrautuvan suojan, mikä tarkoittaa, että sinkki syöpyy ensin ja suojaa alla olevaa terästä. Kuumasinkittyjen teräskulmatankojen käyttöikä voi ylittää 30 vuotta leudoissa ilmasto-olosuhteissa. Meri- tai erittäin teollisissa ympäristöissä duplex-järjestelmä, joka koostuu kuumasinkitystä ja epoksipintamaalista, tarjoaa parhaan suojan. YS STEEL voi järjestää ASTM A123 tai EN ISO 1461 mukaisen galvanoinnin pinnoitteen paksuudella 70 - 100 mikronia materiaalin paksuudesta riippuen.
